6N135WV Купить - Fairchild Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

6N135WV

Fairchild

Optocoupler DC-IN 1CH Transistor With Base DC-OUT 8Pin PDIP Black Bulk

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

Цена: Запросить цену

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Fairchild

ЧипСити Номер продукта:

CC253083858

Категория продукта:

Оптопара/ оптоизолятор

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

6N135WV характеристики

Атрибут	Значение атрибута
Номенклатура	6N135WV
Производитель	Fairchild
ЧипСити Номер продукта	CC253083858
Жизненный Цикл Продукта	В производстве
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Входное Напряжение (DC)	1.45 V
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.45 V
Рассеяние Мощности	100/chmW
Скорость Передачи Данных	1.00 Mbps
Напряжение Изоляции	2500 Vrms
Прямой ток	25 mA
Выходное напряжение (Макс)	20 V
Максимальное прямое напряжение (Макс)	1.7 V
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Высота	3.94 mm
Рабочая Температура	-55℃ ~ 100℃
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

6N135WV описание продукта

Description

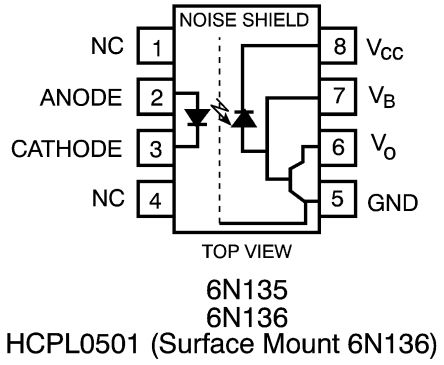

The HCPL-4502/HCPL-2503, 6N135/6 and HCPL-2530/HCPL-2531 optocouplers consist of an AlGaAs LED optically coupled to a high speed photodetector transistor.
A separate connection for the bias of the photodiode improves the speed by several orders of magnitude over conventional phototransistor optocouplers by reducing the base-collector capacitance of the input transistor.
An internal noise shield provides superior common mode rejection of 10kV/µs. An improved package allows superior insulation permitting a 480V working voltage compared to industry standard of 220V.
Features
■ High speed–1MBit/s
■ Superior CMR-10kV/µs
■ Dual-Channel HCPL-2530/HCPL-2531
■ Double working voltage–480V RMS
■ CTR guaranteed 0–70°C
■ U.L. recognized (File # E90700)
Applications
■ Line receivers
■ Pulse transformer replacement
■ Output interface to CMOS-LSTTL-TTL
■ Wide bandwidth analog coupling

Показывать

6N135WV Даташит PDF

12 страницы, 616 КБ

02/26/2004

просматривать

6N135WV Даташит PDF

12 страницы, 320 КБ

08/22/2008

12 страницы, 575 КБ

12 страницы, 347 КБ

03/28/2012

просматривать
