22-15-2036 Купить - Molex Джек Розетки

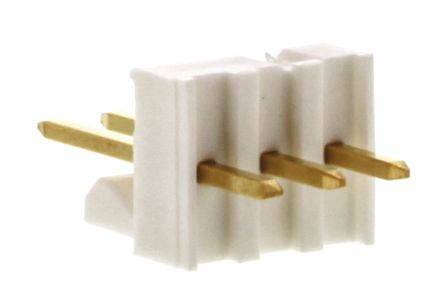

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

22-15-2036

Molex

MOLEX 22-15-2036 Board-To-Board Connector, 2.54mm, 3Contacts, Receptacle, KK 4455 Series, Through Hole, 1Rows

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Molex

ЧипСити Номер продукта:

CC114954953

Категория продукта:

Джек Розетки

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 25.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

22-15-2036 характеристики

Атрибут	Значение атрибута
Номенклатура	22-15-2036
Производитель	Molex
ЧипСити Номер продукта	CC114954953
Жизненный Цикл Продукта	Active
Категория продукта	Джек Розетки
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Шаг по Выводам	2.54 mm
Количество Контактов	3 Contact
Род	Female
Покрытие Контакта	Tin
Номинальный Ток	2.5 A
Количество Рядов	1 Row
Комплаенс Испытания Раскалённой Проволокой	Non-Compliant
Безгалогеновый Статус	Low Halogen
Ориентация	Right Angle
Количество Цепей	3 Circuit
Количество Стежков	3 Position
Текущий рейтинг (Макс)	2.5A/触头
Рабочая температура (Макс)	80 ℃
Рабочая температура (мин)	-40 ℃
Номинальное напряжение (Макс)	500 V
Уровень напряжения	250 V
Максимальное контактное сопротивление (макс.)	20 mΩ
Длина	7.52 mm
Ширина	7.9 mm
Высота	4.7 mm
Цвет Корпуса	White
Цвет	White
Материал Контакта	Brass
Материал Корпуса	Nylon
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	8536694040
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

22-15-2036 описание продукта

KK® 254 Connector System
Ideal for board-to-board and wire-to-board low-power and signal applications, KK® 254 connectors provide a flexible design and cost-saving solutions for a variety of applications. Signal application KK® 254 connectors are ideal for use in industries such as automotive, medical and consumer, delivering up to 5.0A and 250V per circuit in a 2.54mm centerline pitch. Dual-cantilever terminals offer a square-post contact area that interfaces with the male pin header through a spring-like contact. Available in 22 to 30 AWG wire, an optional box-style dual-cantilevered terminal is optimal for high-vibration applications.
Headers are available in single-row, unshrouded, through-hole PCB termination styles in solid and breakaway varieties. A friction lock is available for a more secure mating interface. KK 254 PCB receptacles are available in right-angle, top-entry and board-through configurations. Housings have built-in polarization features and are available in UL 94V-2 and UL 94V-0 nylons.
