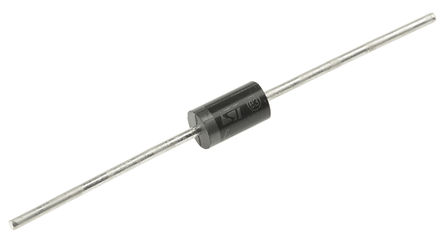

1N5822

ST Microelectronics

1N5822 Series 40V 3A Through Hole Schottky Rectifier - DO-201AD

Наличие: 1,398 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 28.53

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC41845

Категория продукта:

Диоды Шоттки

Упаковка: DO-201AD

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

1N5822 характеристики

Атрибут	Значение атрибута
Номенклатура	1N5822
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC41845
Жизненный Цикл Продукта	Active
Категория продукта	Диоды Шоттки
Даташит
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	DO-201AD
Номинальное Напряжение (DC)	40.0 V
Номинальный Ток	3.00 A
Выходной Ток	≤3.00 A
Ток Нагрузки	3 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	525mV @3A
Полярность	Standard
Тепловое Сопротивление	80℃/W (RθJA)
Прямой ток	3 A
Максимальный ток перенапряжения (Ifsm)	80 A
Максимальное прямое напряжение (Макс)	525 mV
Прямой ток (макс)	3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	150℃ (Max)
Длина	9.5 mm
Ширина	5.3 mm
Высота	5.3 mm
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	ECL99
	Показывать Просмотр аналоги замена

Аналоги товара

GeneSiC Semiconductor

1N5822 описание продукта

The 1N582X series from STMicroelectronics is axial leaded, single low drop power schottky rectifier in DO-201AD package. These diode features very small conduction losses, negligible switching losses and extremely fast switching. Typically suited for switch mode power supplies and high frequency DC to DC converters, low voltage, high frequency inverters, freewheeling, polarity protection and small battery chargers.
Avalanche capability specified
Maximum repetitive reverse voltage Vrrm of 20V, 30V and 40V
Non repetitive forward surge current IFSM of 80A at tp 10ms
Forward current If(AV) of 3A
Maximum forward voltage VF of 850mV, 900mV and 950mV respectively at IF 9.4A
Maximum operating junction temperature of 150°C

Показывать

1N5822 Даташит PDF

5 страницы, 58 КБ

07/21/2003

просматривать

1N5822 Даташит PDF

8 страницы, 124 КБ

12/12/2007

просматривать

1N5822 Даташит PDF

5 страницы, 59 КБ

07/21/2003

просматривать

1N5822 Даташит PDF

5 страницы, 71 КБ

03/28/2012

просматривать

1N5822 Даташит PDF

9 страницы, 207 КБ

02/21/2013

просматривать
