ZTX694B Купить - Diodes Двухполюсный плоскостной транзистор

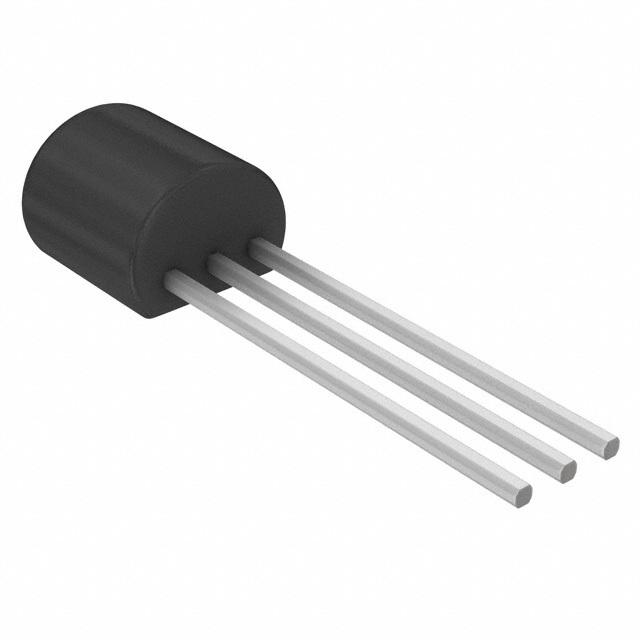

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ZTX694B

Diodes

Trans GP BJT NPN 120V 0.5A 3Pin ELine

Наличие: 1,263 шт.

Адрес доставки: Москва

Цена: ₽ 109.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Diodes

ЧипСити Номер продукта:

CC33785437

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ZTX694B характеристики

Атрибут	Значение атрибута
Номенклатура	ZTX694B
Производитель	Diodes
ЧипСити Номер продукта	CC33785437
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	E-Line-3
Номинальное Напряжение (DC)	120 V
Номинальный Ток	500 mA
Количество Стежков	3 Position
Полярность	NPN
Рассеяние Мощности	1 W
Пробивное Напряжение (Коллектор-Эмиттер)	120 V
Непрерывный ток коллектора	0.5A
hFE Min	400 @200mA, 2V
Максимальная входная мощность	1 W
Усиление постоянного тока (hFE)	500
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Материал	Silicon
Рабочая Температура	-55℃ ~ 200℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ZTX694B описание продукта

The ZTX694B is a NPN silicon planar medium power high gain Bipolar Transistor offers 0.5A continuous collector current and 120V collector-base voltage. It is suitable for Darlington replacement, relay/solenoid driver, battery powered circuits and motor drivers applications.
Gain of 400 @ IC = 200mA
Very low saturation voltage
-55 to 200°C Operating temperature range
