VNI4140K Купить - ST Microelectronics Драйвер FET

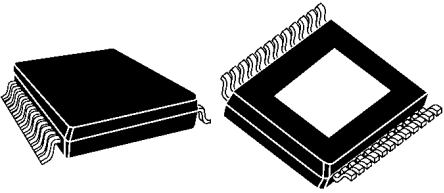

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

VNI4140K

ST Microelectronics

Power Switch Hi Side 4Out 0.7A 0.08Ω 24Pin PowerSSO EP Tube

Наличие: 5,205 шт.

Адрес доставки: Москва

Цена: ₽ 802.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC8345778

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

VNI4140K характеристики

Атрибут	Значение атрибута
Номенклатура	VNI4140K
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC8345778
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	PowerSSO-24
Напряжение Питания (DC)	10.5V (min)
Количество Выходных Интерфейсов	4 Output
Выходной Ток	700 mA
Ток Питания	2.4 mA
Количество Стежков	24 Position
Максимальное входное напряжение	41 V
Выходной ток (Макс)	700 mA
Выходной ток (мин)	0.7 A
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	10.5 V
Входное напряжение	10.5V ~ 36V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.4 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

VNI4140K описание продукта

The VNI4140K is a quad high-side smart power Solid State Relay made using STMicroelectronics VIPower technology and intended to drive four independent resistive or inductive loads with one side connected to ground. Active current limitation avoids dropping the system power supply in case of shorted load. Built-in thermal shutdown protects the chip from over-temperature and short-circuits. In over-load conditions, channel turns OFF and back ON automatically so to maintain junction temperature between TTSD and TR. If this condition makes case temperature reach TCSD, over-loaded channel is turned OFF and restart only when case temperature has decreased down to TCR. In case of more than one channel in overload, restart of the over-loaded channels is not simultaneous and in order to avoid high peak current from the supply. Non-over-loaded channels continue operating normally. The open drain diagnostics outputs indicate over-temperature conditions.
Shorted load protections
Junction over-temperature protection
Protection against loss of ground
Current limitation
Under-voltage shutdown
Open-drain diagnostic outputs
3.3V CMOS/TTL compatible inputs
Fast demagnetization of inductive loads
ESD sensitive device, take proper precaution while handling the device.
