VNI2140J Купить - ST Microelectronics Управление питанием

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

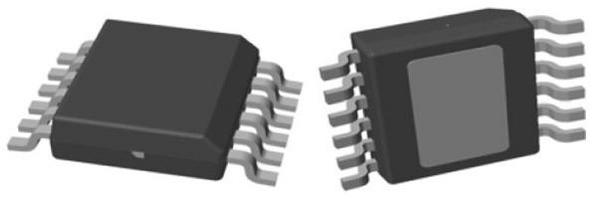

VNI2140J

ST Microelectronics

Power Switch Hi Side 2Out 0.5A 0.08Ω 12Pin PowerSSO EP Tube

Наличие: 1,515 шт.

Адрес доставки:

Цена: ₽ 743.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2244263

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

VNI2140J характеристики

Атрибут	Значение атрибута
Номенклатура	VNI2140J
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2244263
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	PowerSSO-12
Напряжение Питания (DC)	9.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	45 V
Выходной Ток	1 A
Ток Питания	1.9 mA
Количество Стежков	12 Position
Время Нарастания	15 µs
Выходной ток (Макс)	500 mA
Выходной ток (мин)	0.5 A
Количество входов	2 Input
Время падения	7 µs
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	45 V
Напряжение питания (мин)	9 V
Входное напряжение	9V ~ 45V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

VNI2140J описание продукта

The VNI2140J is a dual high side smart power Solid State Relay designed using STMicroelectronics VIPower technology. The device drives two independent resistive or inductive loads with one side connected to ground. Active current limitation prevents a drop in system power supply in cases of shorted-load and built-in thermal shutdown protects the chip from damage due to over-temperature and short-circuits. In overload conditions channel turns OFF and ON automatically to maintain the junction temperature between TTSD and TR. If the case temperature reaches TCSD, the over-loaded channel is turned OFF and restarts only when case temperature decreases down to TCR. In order to avoid high-peak current from the supply, when more than one channel is over-loaded the TCSD restart is not simultaneous. Non over-loaded channels continue to operate normally. The open-drain diagnostics output indicates over-temperature conditions and open-load in OFF state.
Shorted load protections
Junction over-temperature protection
Protection against loss of ground
Under-voltage shutdown
Open load in OFF-state and short to VCC detection
Open-drain diagnostic outputs
3.3V CMOS/TTL compatible inputs
Fast demagnetization of inductive loads
ESD sensitive device, take proper precaution while handling the device.

Показывать

VNI2140J Даташит PDF

23 страницы, 616 КБ

10/20/2005

просматривать

VNI2140J Другие Даташит

1 страницы, 93 КБ

05/11/2012

просматривать
