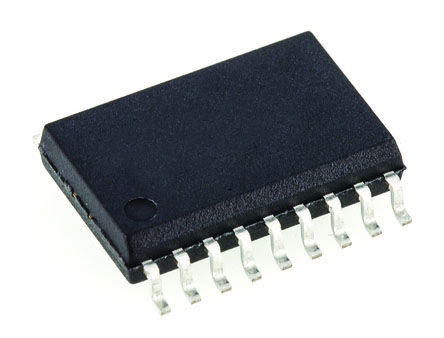

ULN2803ADW Купить - TI Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ULN2803ADW

SOIC NPN 50V 0.5A

Наличие: 578 шт.

Адрес доставки: Москва

Цена: ₽ 185.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC116779

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2803ADW характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2803ADW
Производитель	TI
ЧипСити Номер продукта	CC116779
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	18 Pin
Корпус/Пакет	SOIC-18
Выходное Напряжение	50 V
Выходной Ток	0.5 A
Количество Каналов	8 Channel
Количество Стежков	18 Position
Полярность	NPN
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	8
Непрерывный ток коллектора	0.5A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	30 V
Длина	11.62 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULN2803ADW описание продукта

The ULN2803A device is a 50 V, 500 mA Darlington transistor array. The device consists of eight NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of each Darlington pair is 500 mA. The Darlington pairs may be connected in parallel for higher current capability.
Applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers, and logic buffers. The ULN2803A device has a 2.7-kΩ series base resistor for each Darlington pair for operation directly with TTL or 5-V CMOS devices.

Показывать

ULN2803ADW Даташит PDF

22 страницы, 1009 КБ

12/01/2015
