UCD7242RSJT Купить - TI Преобразователь DC/DC

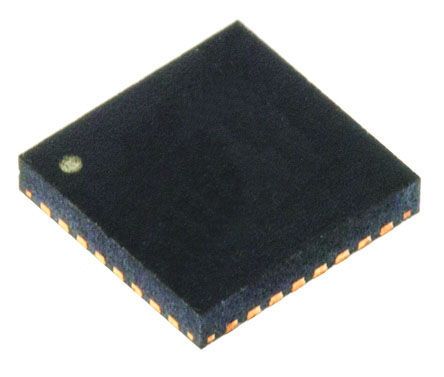

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCD7242RSJT

TEXAS INSTRUMENTS UCD7242RSJT Power Management IC, Digital Dual Synchronous Buck Power Driver, 2.2V to 18V input, 2MHz, QFN-32

Наличие: 958 шт.

Адрес доставки: Москва

Цена: ₽ 895.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC22465666

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCD7242RSJT характеристики

Атрибут	Значение атрибута
Номенклатура	UCD7242RSJT
Производитель	TI
ЧипСити Номер продукта	CC22465666
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	QFN-32
Напряжение Питания (DC)	18.0V (max)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	2.20V ~ 18.0V
Выходной Ток	10 A
Количество Стежков	32 Position
Рассеяние Мощности	5.2 W
Частота Переключения	300kHz ~ 2MHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2.2 V
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	7500 mW
Входное напряжение	4.75V ~ 18V
Длина	6.15 mm
Ширина	6.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCD7242RSJT описание продукта

The UCD7242RSJT is a digital dual Synchronous-buck Power System ready to drive two independent buck power supplies. High side MOSFETs, low side MOSFETs, drivers, current sensing circuitry and necessary protection functions are all integrated into one monolithic solution to facilitate minimum size and maximum efficiency. Driver circuits provide high charge and discharge current for the high-side NMOS switch and the low-side NMOS synchronous rectifier in a synchronous buck circuit. The MOSFET gates are driven to +6.25V by an internally regulated VGG supply. The internal VGG regulator can be disabled to permit the user to supply an independent gate drive voltage. This flexibility allows a wide power conversion input voltage range of 2.2 to 18V. Internal under voltage lockout (UVLO) logic ensures VGG is good before allowing chip operation. The synchronous rectifier enable (SRE) pin controls whether or not the low-side MOSFET is turned on when the PWM signal is low.
Fully integrated power switches with drivers for dual synchronous buck converters
Full compatibility with TI fusion digital power supply
Up to 10A output current per channel
Operational to 2MHz switching frequency
High side current limit with current limit flag
Onboard regulated 6V driver supply from VIN
Thermal protection
