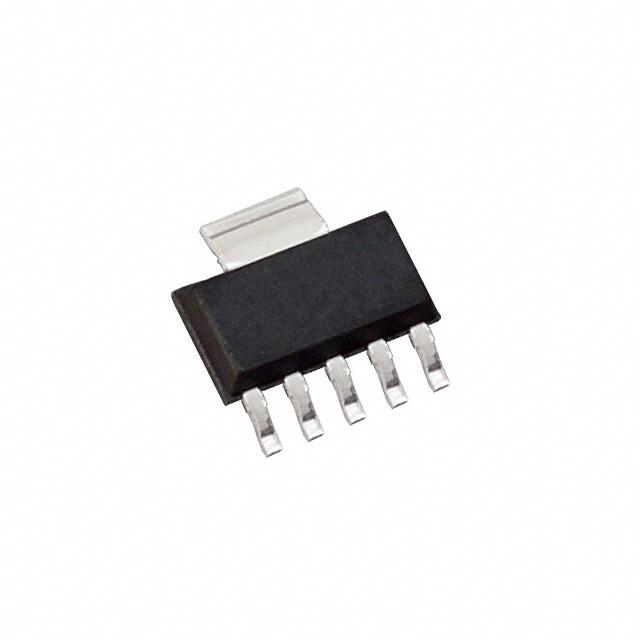

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL1963ADCQR

Single Channel LDO Single Output LDO, 1.5A, Adj. (1.21V to 20V), Fast Transient Response LDO Regulator Pos 1.21V to 20V 1.5A 6Pin(5+Tab) SOT-223 T/R

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 47.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2645193

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL1963ADCQR характеристики

Атрибут	Значение атрибута
Номенклатура	TL1963ADCQR
Производитель	TI
ЧипСити Номер продукта	CC2645193
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-223-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.21V ~ 20V
Выходной Ток	1.5 A
Ток Питания	1mA ~ 80mA
Количество Стежков	6 Position
Ток Покоя	1 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	340 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	20 V
Входное напряжение (мин)	1.9 V
Выходное напряжение (Макс)	20 V
Выходное напряжение (мин)	1.21 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.1V ~ 20V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TL1963ADCQR описание продукта

The TL1963ADCQR is a low-dropout (LDO) Regulator optimized for fast transient response. The device can supply 1.5A of output current with a dropout voltage of 340mV. Operating quiescent current is 1mA, dropping to less than 1µA in shutdown. Quiescent current is well controlled and it does not rise in dropout as with many other regulators. In addition to fast transient response, the regulator has very low output noise, which makes them ideal for sensitive RF supply applications. Output voltage range is from 1.21 to 20V. The regulator is stable with output capacitance as low as 10µF. Small ceramic capacitors can be used without the necessary addition of ESR as is common with other regulators. The device is protected against both reverse input and reverse output voltages. In battery-backup applications where the output can be held up by a back-up battery when the input is pulled to ground, the device acts as if it has a diode in series with its output and prevents reverse-current flow.
No protection diodes needed
Controlled quiescent current in dropout
Reverse-battery protection
Reverse-current protection
40µVRMS Low noise
Green product and no Sb/Br

Показывать

TL1963ADCQR Даташит PDF

39 страницы, 2555 КБ

07/15/2016
