UCC37321P Купить - TI Драйвер FET

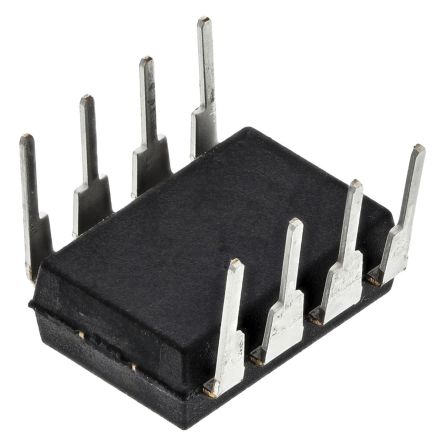

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC37321P

Driver; MOSFET; 9A; 150mV; 350mW; Outputs:1; DIP8

Наличие: 298 шт.

Адрес доставки: Москва

Цена: ₽ 124.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11138866

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC37321P характеристики

Атрибут	Значение атрибута
Номенклатура	UCC37321P
Производитель	TI
ЧипСити Номер продукта	CC11138866
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	4.00V (min)
Номинальная Мощность	350 mW
Время Нарастания/Спада	20 ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	150 mV
Выходной Ток	9 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.35 W
Время Нарастания	70 ns
Время падения	30 ns
Время падения (Макс)	30 ns
Время падения (Макс)	70 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	350 mW
Напряжение питания	4V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC37321P описание продукта

The UCC37321P is a single high-speed low-side inverting MOSFET Driver with enable function. It delivers 9A of peak drive current in an industry standard pin-out. This driver can drive the largest of MOSFETs for systems requiring extreme Miller current due to high dV/dt transitions. This eliminates additional external circuits and can replace multiple components to reduce space and design complexity. Using a design that inherently minimizes shoot-through current, the outputs of these can provide high gate drive current where it is most needed at the Miller plateau region during the MOSFET switching transition. Unique hybrid output stage paralleling bipolar and MOSFET transistors (TrueDrive) allows efficient current delivery at low supply voltages. With this drive architecture, UCC3732x can be used in industry standard 6, 9 and many 12A driver applications. Latch-up and ESD protection circuitries are also included.
Industry-standard pin-out with addition of enable function
Efficient constant current sourcing using a unique bipolar and CMOS output stage
TTL/CMOS compatible inputs independent of supply voltage
20ns Typical rise and fall time with 10nF load
