UCC27524P Купить - TI Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

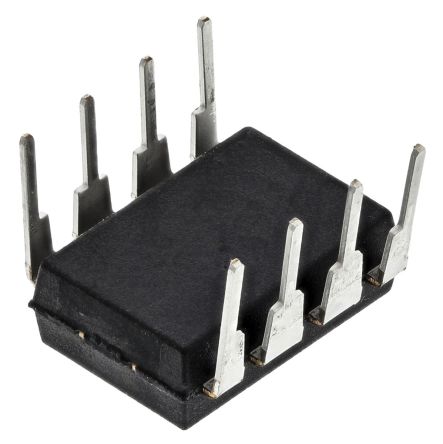

UCC27524P

MOSFET DRVR 5A 2Out Lo Side Non-Inv 8Pin PDIP Tube

Наличие: 658 шт.

Адрес доставки: Москва

Цена: ₽ 91.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC28169700

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC27524P характеристики

Атрибут	Значение атрибута
Номенклатура	UCC27524P
Производитель	TI
ЧипСити Номер продукта	CC28169700
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	7ns, 6ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Время Нарастания	18 ns
Время падения	10 ns
Время падения (Макс)	10 ns
Время падения (Макс)	18 ns
Рабочая температура (Макс)	140 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 140℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC27524P описание продукта

The UCC27524P is a 2-channel 5A High-speed Low-side Gate Driver that can effectively drive MOSFET and IGBT power switches. Using a design that inherently minimizes shoot-through current, UCC27524 can deliver high-peak current pulses of up to 5A source and 5A sink into capacitive loads along with rail-to-rail drive capability and extremely small propagation delay (typically 13ns). In addition, the drivers feature matched internal propagation delays between the two channels. These delays are very well suited for applications requiring dual-gate drives with critical timing, such as synchronous rectifiers. This also enables connecting two channels in parallel to effectively increase current-drive capability or driving two switches in parallel with one input signal. The input pin thresholds are based on TTL and CMOS compatible low-voltage logic, which is fixed and independent of the VDD supply voltage. Wide hysteresis between the high and low thresholds offers excellent noise immunity.
Industry-standard pinout
Two independent gate-drive channels
5A Peak source and sink-drive current
Independent-enable function for each output
TTL and CMOS compatible logic threshold independent of supply voltage
Hysteretic-logic thresholds for high noise immunity
Inputs and enable pin-voltage levels not restricted by VDD pin bias supply voltage
Outputs held low during VDD-UVLO
Fast propagation delays (13ns typical)
Fast rise and fall times (7ns and 6ns typical)
1ns Typical delay matching between two channels
Two outputs are in parallel for higher drive current
Outputs held low when inputs floating
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
