MC100LVEP14DTR2G Купить - ON Semiconductor Тактовый амортизатор, драйвер, схема фазовой автоподстройки

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC100LVEP14DTR2G

ON Semiconductor

Clock Multiplexer 5Out 2IN 1:5 20Pin TSSOP T/R

Наличие: 20,332 шт.

Адрес доставки: Москва

Цена: ₽ 553.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC7815181

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC100LVEP14DTR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC100LVEP14DTR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC7815181
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin

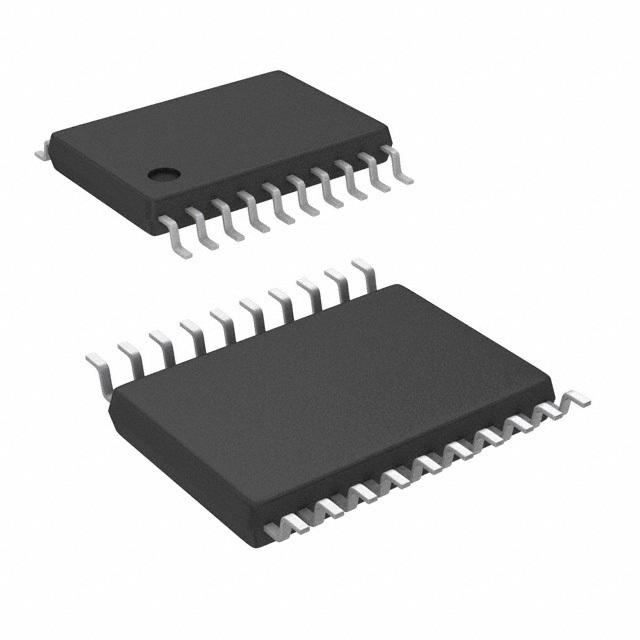

Корпус/Пакет	TSSOP-20
Частота	2 GHz
Напряжение Питания (DC)	2.38V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	5 Output
Количество Цепей	1 Circuit
Количество Стежков	20 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.375V ~ 3.8V
Напряжение питания (Макс)	3.8 V
Напряжение питания (мин)	2.375 V
Длина	6.6 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC100LVEP14DTR2G описание продукта

Description
The MC100LVEP14 is a low skew 1−to−5 differential driver, designed with clock distribution in mind, accepting two clock sources into an input multiplexer. The ECL/PECL input signals can be either differential or single−ended (if the VBB output is used). HSTL inputs can be used when the LVEP14 is operating under PECL conditions. The LVEP14 specifically guarantees low output−to−output skew. Optimal design, layout, and processing minimize skew within a device and from device to device.
To ensure that the tight skew specification is realized, both sides of any differential output need to be terminated identically into 50 Ω even if only one output is being used. If an output pair is unused, both outputs may be left open (unterminated) without affecting skew.
Features
• 100 ps Device−to−Device Skew
• 25 ps Within Device Skew
• 400 ps Typical Propagation Delay
• Maximum Frequency > 2 GHz Typical
• The 100 Series Contains Temperature Compensation
• PECL and HSTL Mode:
VCC = 2.375 V to 3.8 V with VEE = 0 V
• NECL Mode:
VCC = 0 V with VEE = −2.375 V to −3.8 V
• LVDS Input Compatible
• Open Input Default State
• These Devices are Pb−Free and are RoHS Compliant

Показывать

MC100LVEP14DTR2G Даташит PDF

7 страницы, 77 КБ
