UCC27322DRG4 Купить - TI Драйвер FET

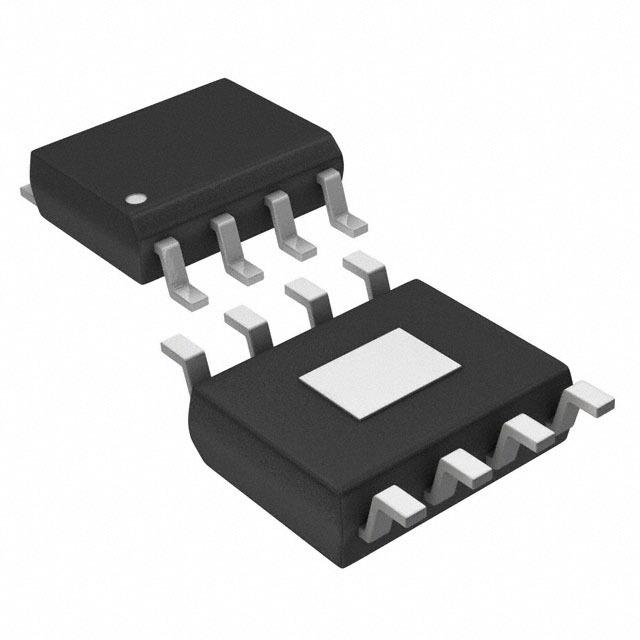

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC27322DRG4

Driver 9A 1Out Lo Side Non-Inv 8Pin SOIC T/R

Наличие: 1,221 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 101.59

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC114862066

Категория продукта:

Драйвер FET

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 21.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

UCC27322DRG4 характеристики

Атрибут	Значение атрибута
Номенклатура	UCC27322DRG4
Производитель	TI
ЧипСити Номер продукта	CC114862066
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.00V (min)
Время Нарастания/Спада	20 ns
Количество Выходных Интерфейсов	1 Output
Рассеяние Мощности	0.65 W
Время Нарастания	70 ns
Время падения	30 ns
Время падения (Макс)	30 ns
Время падения (Макс)	70 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	650 mW
Напряжение питания	4V ~ 15V
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

UCC27322DRG4 описание продукта

DESCRIPTION
The UCC37321/2 family of high-speed drivers deliver 9 A of peak drive current in an industry
standard pinout. These drivers can drive the largest of MOSFETs for systems requiring extreme Miller current due to high dV/dt transitions. This eliminates additional external
circuits and can replace multiple components to reduce space, design complexity and assembly
cost. Two standard logic options are offered, inverting (UCC37321) and noninverting(UCC37322).
FEATURES
Industry-Standard Pin-Out With Addition of Enable Funtion
High-Peak Current Drive Capability of ±9 A at the Miller Plateau Region Using TrueDrive
Efficient Constant Current Sourcing Using a Unique BiPolar & CMOS Output Stage
TTL/CMOS Compatible Inputs Independent of Supply Voltage
20-ns Typical Rise and Fall Times with 10-nF Load
Typical Propagation Delay Times of 25 ns With Input Falling and 35 ns with Input Rising
4-V to 15-V Supply Voltage
Available in Thermally Enhanced MSOP PowerPADTMPackage With 4.7°C/W θjc
Rated From –40°C to 105°C
Pb-Free Finish (NiPdAu) on SOIC-8 and PDIP-8 Packages
APPLICATIONS
Switch Mode Power Supplies
DC/DC Converters
Motor Controllers
Class-D Switching Amplifiers
Line Drivers
Pulse Transformer Driver
