SN74VMEH22501ADGVR Купить - TI Логический контроллер

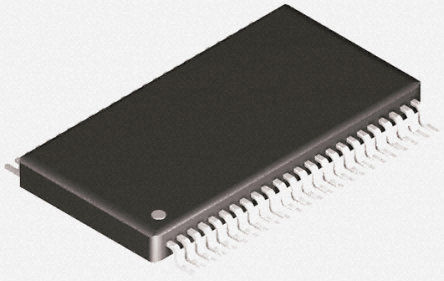

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74VMEH22501ADGVR

TEXAS INSTRUMENTS SN74VMEH22501ADGVR Bus Transceiver, 8Channels, 64mA, 3.15V to 3.45V, TVSOP-48

Наличие: 8,483 шт.

Адрес доставки: Москва

Цена: ₽ 408.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC19586733

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74VMEH22501ADGVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74VMEH22501ADGVR
Производитель	TI
ЧипСити Номер продукта	CC19586733
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TVSOP-48
Напряжение Питания (DC)	3.15V ~ 3.45V
Количество Выходных Интерфейсов	10 Output
Выходной Ток	64 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	48 Position
Количество Битов	10 Bit
Время Задержки Распространения	14.5 ns
Узлы Напряжения	3.30 V
Привод Выходного Тока	-1.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.15V ~ 3.45V
Напряжение питания (Макс)	3.45 V
Напряжение питания (мин)	3.15 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74VMEH22501ADGVR описание продукта

The SN74VMEH22501ADGVR is a 8-bit Universal Bus Transceiver has two integral 1-bit three-wire bus transceivers and is designed for 3.3V VCC operation with 5V tolerant inputs. The UBT™ transceiver allows transparent, latched and flip-flop modes of data transfer and the separate LVTTL input and outputs on the bus transceiver provides a feedback path for control and diagnostics monitoring. This device provides a high-speed interface between cards operating at LVTTL logic levels and VME64, VME64x or VME320 backplane topologies. high-speed backplane operation is a direct result of the improved OEC™ circuitry and high drive that has been designed and tested into the VME64x backplane model. The B-port I/Os are optimized for driving large capacitive loads and include pseudo-ETL input thresholds (1/2 VCC ±50mV) for increased noise immunity. These specifications support the 2eVME protocols in VME64x (ANSI/VITA 1.1) and 2eSST protocols in VITA 1.5.
Member of the Texas Instruments Widebus™ family
UBT™ Transceiver combines D-type latches and D-type flip-flops
OEC™ Circuitry improves signal integrity and reduces electromagnetic interference (EMI)
Ioff, Power-up 3-state and BIAS VCC support live insertion
Bus hold on 3A-port data inputs
26R Equivalent series resistor on 3A ports and Y outputs
Flow-through architecture facilitates printed circuit board layout
Distributed VCC and GND pins minimize high-speed switching noise
Latch-up performance exceeds 100mA per JESD 78, Class II
Green product and no Sb/Br
