UC3856N Купить - TI Контроллер PWM

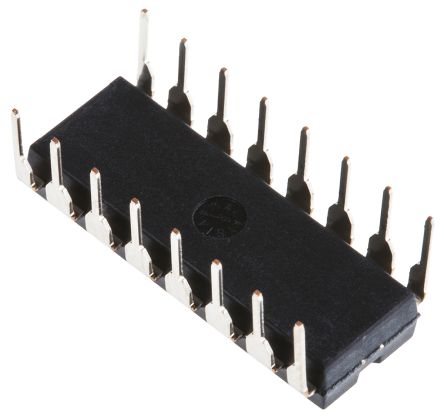

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3856N

Current Mode PWM Controller 1.5A 220kHz 16Pin PDIP Tube

Наличие: 12,591 шт.

Адрес доставки: Москва

Цена: ₽ 797.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23737390

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3856N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3856N
Производитель	TI
ЧипСити Номер продукта	CC23737390
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	1 MHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	40.0 V
Выходное Напряжение	13.1 V
Выходной Ток	500 mA
Ток Питания	23 mA
Рассеяние Мощности	1 W
Количество Регулируемых Выходов	2 Output
Время Нарастания	40 ns
Частота Переключения	200 kHz
Топология	Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	50 %
Максимальный рабочий цикл	50 %
Время падения	40 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	8V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	8 V
Входное напряжение	40 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3856N описание продукта

DESCRIPTION
The UC3856 is a high performance version of the popular UC3846 series of current mode controllers, and is intended for both design upgrades and new applications where speed and accuracy are important. All input to output delays have been minimized, and the current sense output is slew rate limited to reduce noise sensitivity. Fast 1.5A peak output stages have been added to allow rapid switching of power FETs.
FEATURES
• Pin-for-Pin Compatible With the UC3846
• 65ns Typical Delay From Shutdown to Outputs, and 50ns Typical Delay From Sync to Outputs
• Improved Current Sense Amplifier With Reduced Noise Sensitivity
• Differential Current Sense with 3V Common Mode Range
• Trimmed Oscillator Discharge Current for Accurate Deadband Control
• Accurate 1V Shutdown Threshold
• High Current Dual Totem Pole Outputs (1.5A peak)
• TTL Compatible Oscillator SYNC Pin Thresholds
• 4kV ESD Protection

Показывать

UC3856N Даташит PDF

14 страницы, 3277 КБ

12/06/2011

9 страницы, 385 КБ

9 страницы, 382 КБ
