UC3854N Купить - TI Управление питанием

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

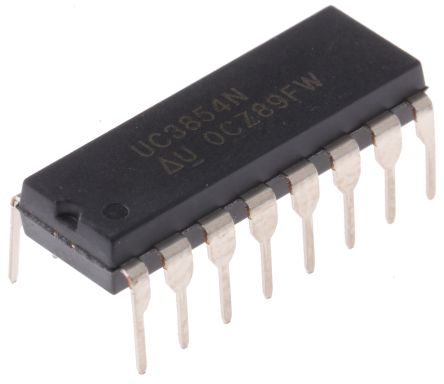

UC3854N

TEXAS INSTRUMENTS UC3854N PFC Controller IC, 15V to 35V & 10mA Supply, 15V Lockout, 95% Duty Cycle, 102kHz, DIP-16

Наличие: 87 шт.

Адрес доставки:

Цена: ₽ 292.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9287941

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3854N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3854N
Производитель	TI
ЧипСити Номер продукта	CC9287941
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	200 kHz
Напряжение Питания (DC)	15.0V (min)
Рабочее Напряжение	16V ~ 30V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	18.0 V
Выходное Напряжение	6 V
Выходной Ток	0.5 A
Количество Каналов	1 Channel
Количество Стежков	16 Position
Входной Ток	10.0 mA
Рассеяние Мощности	1.00 W
Частота Переключения	200 kHz
Рабочий цикл	95 %
Максимальное входное напряжение	11 V
Выходное напряжение (Макс)	7.6 V
Выходной ток (Макс)	3.5 A
Максимальный рабочий цикл	95 %
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	14.5V ~ 30V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	15 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3854N описание продукта

The UC3854N is a High Power Factor Preregulator that provides active power factor correction for power systems that otherwise would draw non-sinusoidal current from sinusoidal power lines. This device implements all the control functions necessary to build a power supply capable of optimally using available power-line current while minimizing line-current distortion. To do this, it contains a voltage amplifier, an analogue multiplier/divider, a current amplifier and a fixed-frequency PWM. In addition, the UC3854 contains a power MOSFET compatible gate driver, 7.5V reference, line anticipator, load-enable comparator, low-supply detector and over-current comparator. The UC3854 uses average current-mode control to accomplish fixed-frequency current control with stability and low distortion. Unlike peak current-mode, average current control accurately maintains sinusoidal line current without slope compensation and with minimal response to noise transients.
Control boost PWM to 0.99 power factor
Limit line current distortion to <5%
World-wide operation without switches
Feed-forward line regulation
Average current-mode control
Low noise sensitivity
Low start-up supply current
Fixed-frequency PWM drive
Low-offset analogue multiplier/divider
1A Totem-pole gate driver
Precision voltage reference
Green product and no Sb/Br
