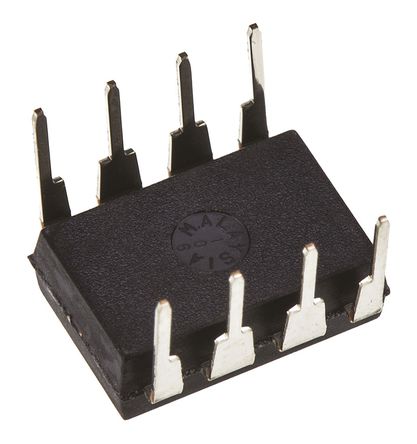

UC3708N

MOSFET DRVR 3A 2Out High Speed Non-Inv 8Pin PDIP Tube

Наличие: 256 шт.

Адрес доставки: Москва

Цена: ₽ 957.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC14975633

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3708N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3708N
Производитель	TI
ЧипСити Номер продукта	CC14975633
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	5.00V (min)
Время Нарастания/Спада	25 ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	3 A
Количество Каналов	2 Channel
Количество Стежков	8 Position
Время Нарастания	45 ns
Время падения	50 ns
Время падения (Макс)	50 ns
Время падения (Макс)	45 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	5V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	5 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3708N описание продукта

The UC3708N is a dual non-inverting Power Driver is made with a high-speed, high-voltage, Schottky process to interface control functions and high-power switching device - particularly power MOSFETs. Operating over a 5 to 35V supply range, this device contains two independent channels. The A and B inputs are compatible with TTL and CMOS logic families, but can withstand input voltages as high as VIN. Each output can source or sink up to 3A as long as power dissipation limits are not exceeded. Although each output can be activated independently with its own inputs, they can be forced low in common through the action of either a digital high signal at the shutdown terminal or by forcing the enable terminal low. The shutdown terminal will only force the outputs low, it will not effects the behaviour of the rest of the device. The enable terminal effectively places the device in under-voltage lockout, reducing power consumption by as much as 90%.
Thermal shutdown and under-voltage protection
High-speed, power MOSFET compatible
Efficient high frequency operation
Low cross-conduction current spike
Enable and shutdown functions
Wide input voltage range
ESD protection to 2kV
Green product and no Sb/Br
