TPS55065QPWPRQ1 Купить - TI Чип стабилизации напряжения

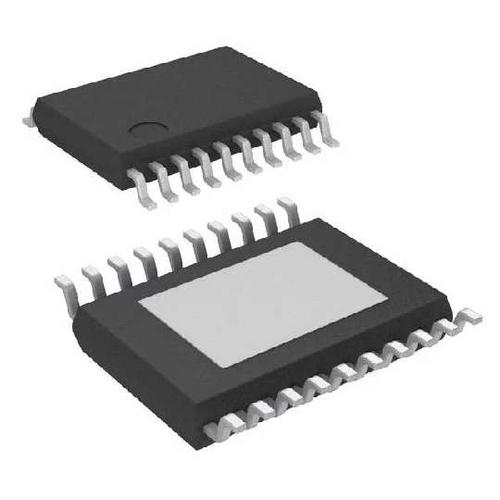

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS55065QPWPRQ1

Conv DC-DC 1.5V to 40V Non-Inv/Inv/Step Up/Step Down Single-Out 5V 0.5A 3.9W Automotive 20Pin HTSSOP EP T/R

Наличие: 1,013 шт.

Адрес доставки: Москва

Цена: ₽ 5,924.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC49044000

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS55065QPWPRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS55065QPWPRQ1
Производитель	TI
ЧипСити Номер продукта	CC49044000
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Частота	440 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	500 mA
Количество Стежков	20 Position
Ток Покоя	100 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	440 kHz
Максимальное входное напряжение	40 V
Входное напряжение (мин)	1.5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.5 A
Максимальная входная мощность	3.9 W
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	1.5 V
Входное напряжение	1.5V ~ 40V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS55065QPWPRQ1 описание продукта

The TPS55065QPWPRQ1 is a buck/boost Switch-mode Regulator with integrated switches for voltage-mode control. With the aid of external components (LC combination), the device regulates the output to 5V ±3% for a wide input-voltage range. It offers a reset function to detect and indicate when the 5V output rail is outside of the specified tolerance. This reset delay is programmable using an external timing capacitor on the REST terminal. Additionally, an alarm (AOUT) feature is activated when the input supply rail Vdriver is below a prescaled specified value (set by the AIN terminal). It has a frequency-modulation scheme to minimize EMI. The clock modulator permits a modulation of the switching frequency to reduce interference energy in the frequency band. The 5Vg output is a switched 5V regulated output with internal current limiting to prevent assertion of reset when powering a capacitive load on the supply line. This function is controlled by the 5Vg_ENABLE terminal.
Enable function
Low-power operation mode
Programmable slew rate and frequency modulation for EMI consideration
Reset function with deglitch timer and programmable delay
Alarm function for undervoltage detection and indication
Thermally enhanced package for efficient heat management
Green product and no Sb/Br
