UC3637N Купить - TI Драйвер электродвигателя

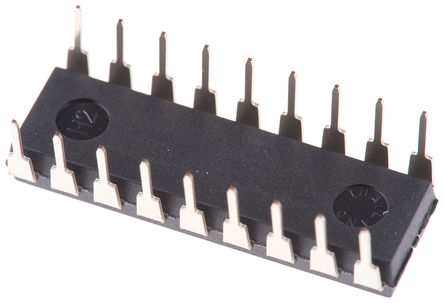

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3637N

TEXAS INSTRUMENTS UC3637N Motor Driver/Controller, DC, 2.5V to 20V supply, 13.5V/100mA/2Outputs, DIP-18

Наличие: 933 шт.

Адрес доставки: Москва

Цена: ₽ 1,383.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9422244

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3637N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3637N
Производитель	TI
ЧипСити Номер продукта	CC9422244
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	DIP-18
Частота	10 kHz
Напряжение Питания (DC)	2.50V (min)
Рабочее Напряжение	3.9V ~ 20V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	13.5 V
Выходной Ток	100 mA
Ток Питания	15 mA
Количество Каналов	2 Channel
Количество Стежков	18 Position
Рассеяние Мощности	1000 mW
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	2.5V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	2.5 V
Длина	22.48 mm
Ширина	6.35 mm
Высота	4.57 mm
Вес	0.0192976350656 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3637N описание продукта

The UC3637N is a Switched Mode Controller for DC motor drive. The pulse width modulator circuit intended to be used for a variety of PWM motor drive and amplifier applications requiring either uni-directional or bi-directional drive circuits. When used to replace conventional drivers, this circuit can increase efficiency and reduce component costs for many applications. All necessary circuitry is included to generate an analog error signal and modulate two bi-directional pulse train outputs in proportion to the error signal magnitude and polarity. This monolithic device contains a sawtooth oscillator, error amplifier and two PWM comparators with ±100mA output stages as standard features. Protection circuitry includes under-voltage lockout, pulse-by-pulse current limiting and a shutdown port with a 2.5V temperature compensated threshold.
Pulse-by-pulse current limiting
Under-voltage lockout
Shutdown input with temperature compensated 2.5V threshold
Uncommitted PWM comparators for design flexibility
Dual 100mA, source/sink output drivers
±5% Initial oscillator accuracy
±10% Over-temperature
