UC2525AN Купить - TI Чип стабилизации напряжения

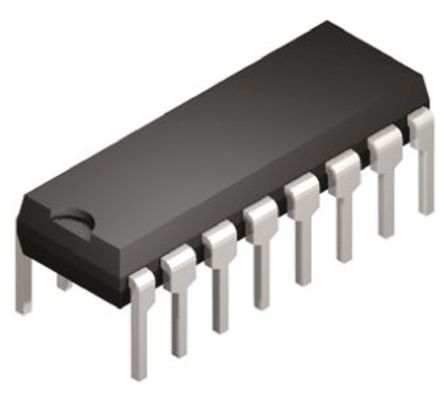

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC2525AN

Voltage Mode PWM Controller 400mA 400kHz 16Pin PDIP Tube

Наличие: 1,128 шт.

Адрес доставки: Москва

Цена: ₽ 99.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9923577

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC2525AN характеристики

Атрибут	Значение атрибута
Номенклатура	UC2525AN
Производитель	TI
ЧипСити Номер продукта	CC9923577
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	500 kHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	40.0 V
Выходное Напряжение	19 V
Выходной Ток	500 mA
Количество Стежков	16 Position
Рассеяние Мощности	1000 mW
Ток Покоя	14.0 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	100 ns
Частота Переключения	100Hz ~ 400kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	45 %
Максимальный рабочий цикл	49 %
Время падения	50 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	8V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	8 V
Входное напряжение	40 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC2525AN описание продукта

The UC2525AN is a Pulse Width Modulation (PWM) designed to offer improved performance and lowered external parts count when used in designing all types of switching power supplies. The on-chip 5.1V reference is trimmed to ±1% and the input common-mode range of the error amplifier includes the reference voltage, eliminating external resistors. A sync input to the oscillator allows multiple units to be slaved or a single unit to be synchronized to an external system clock. A single resistor between the CT and the discharge terminals provides a wide range of dead-time adjustment. It also feature built-in soft-start circuitry with only an external timing capacitor required. A shutdown terminal controls both the soft-start circuitry and the output stages, providing instantaneous turn off through the PWM latch with pulsed shutdown, as well as soft-start recycle with longer shutdown commands.
Separate oscillator sync terminal
Adjustable deadtime control
Internal soft-start
Pulse-by-pulse shutdown
Input under-voltage lockout with hysteresis
Latching PWM to prevent multiple pulses
Dual source/sink output drivers
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
