TUSB2046BIRHBT Купить - TI Чип интерфейса

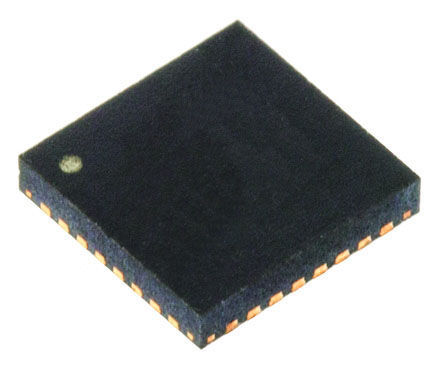

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TUSB2046BIRHBT

USB Interface, USB Hub Controller, USB 1.1, 3.3V, 3.6V, QFN, 32Pins

Наличие: 1,309 шт.

Адрес доставки: Москва

Цена: ₽ 313.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC14182303

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TUSB2046BIRHBT характеристики

Атрибут	Значение атрибута
Номенклатура	TUSB2046BIRHBT
Производитель	TI
ЧипСити Номер продукта	CC14182303
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	QFN-32
Напряжение Питания (DC)	3.30V (min)
Ток Питания	40 mA
Количество Стежков	32 Position
Скорость Передачи Данных	12.0 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3.3 V
Длина	5 mm
Ширина	5 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TUSB2046BIRHBT описание продукта

The TUSB2046BIRHBT is a 4-port Full-Speed Universal Serial Bus Hub that provides one upstream port and four downstream ports in compliance with the Universal Serial Bus (USB) specification as a full-speed hub. Because this device is implemented with a digital state machine instead of a microcontroller, no firmware programming is required. Fully compliant USB transceivers are integrated into the ASIC for all upstream and downstream ports. The downstream ports support full-speed and low-speed devices by automatically setting the slew rate according to the speed of the device attached to the ports. The configuration of the BUSPWR pin selects either the bus-powered or the self-powered mode. The TUSB2046B provides the flexibility of using a 6 or a 48MHz clock. The logic level of the TSTMODE terminal controls the selection of the clock source.
Integrated USB transceivers
3.3V Low power ASIC logic
One upstream port and 4 downstream ports
Two power source modes (self-powered mode, bus-powered mode)
All downstream ports support full-speed and low-speed operations
Power switching and over-current reporting is provided ganged or per port
Supports suspend and resume operations
Suspend status pin available for external logic power down
3-state EEPROM interface allows EEPROM sharing
Push-pull outputs for PWRON eliminate the need for external pull-up resistors
Noise filtering on OVRCUR provides immunity to voltage spikes
Supports low EMI emission achieved by a 6MHz crystal input
No special driver requirements
Supports 6MHz operation through a crystal input or a 48MHz input clock
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TUSB2046BIRHBT Даташит PDF

28 страницы, 1230 КБ

07/25/2015
