TXS02612RTWR Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

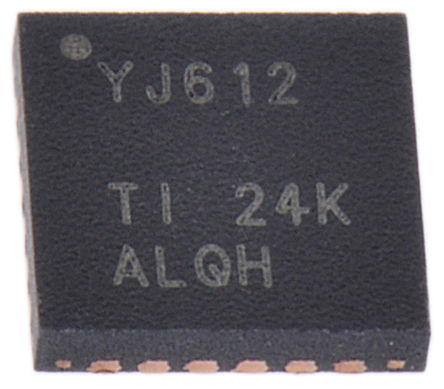

TXS02612RTWR

SDIO Port Expander With Voltage-Level Translation 24-WQFN -40℃ to 85℃

Наличие: 3,412 шт.

Адрес доставки: Москва

Цена: ₽ 29.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC299159

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TXS02612RTWR характеристики

Атрибут	Значение атрибута
Номенклатура	TXS02612RTWR
Производитель	TI
ЧипСити Номер продукта	CC299159
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	WQFN-24
Частота	60 MHz
Напряжение Питания (DC)	1.10V ~ 3.60V
Количество Выходных Интерфейсов	12 Output
Количество Стежков	24 Position
Количество Битов	4 Bit
Количество входов и выходов	12 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.1V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.1 V
Длина	4.15 mm
Ширина	4.15 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TXS02612RTWR описание продукта

The TXS02612RTWR is a SDIO Port Expander with voltage-level translation designed to interface the cell phone baseband with external SDIO peripherals. The device includes a 6-channel SPDT switch with voltage-level translation capability. This allows a single SDIO port to be interfaced with two SDIO peripherals. The TXS02612 has three separate supply rails that operate over the full range of 1.1 to 3.6V. This allows the baseband and SDIO peripherals to operate at different supply voltages if required. The select (SEL) input is used to choose between the B0 port and B1 port. When SEL = Low, B0 port is selected; when SEL = High, B1 port is selected. SEL is referenced to VCCA. For the unselected B port, the clock output is held low, whereas the data and command I/Os are pulled high to their respective VCCB through a 70kR resistor (±30% tolerance).
6-to-12 Demultiplexer/multiplexer allows SDIO port expansion
Built-in level translator eliminates voltage mismatch between baseband and SD card/SDIO peripheral
VCCA, VCCB0 and VCCB1 each operate over full 1.1 to 3.6V range
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
