TXB0104RGYR Купить - TI Преобразователь напряжения и электроуровня

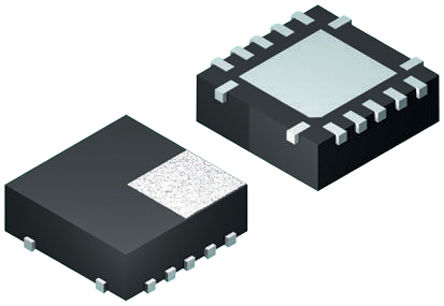

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TXB0104RGYR

TEXAS INSTRUMENTS TXB0104RGYR Voltage Level Translator, Bidirectional, 4Input, 0.02mA, 4ns, 100Mbps, 1.2V to 3.6V, QFN-14

Наличие: 13,251 шт.

Адрес доставки: Москва

Цена: ₽ 17.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC963126

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TXB0104RGYR характеристики

Атрибут	Значение атрибута
Номенклатура	TXB0104RGYR
Производитель	TI
ЧипСити Номер продукта	CC963126
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	VQFN-14
Напряжение Питания (DC)	1.20V ~ 5.50V
Выходной Ток	20 µA
Ток Питания	10.0 µA
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Количество Битов	4 Bit
Скорость Передачи Данных	100 Mbps
Время Нарастания	300 ps
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.2 V
Длина	3.5 mm
Ширина	3.5 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TXB0104RGYR описание продукта

The TXB0104RGYR is a 4-bit Non-inverting Translator uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 to 3.6V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 to 5.5V. When the OE input is low, all outputs are placed in the high-impedance state. To ensure the high-impedance state during power up or power down, OE should be tied to GND through a pull-down resistor, the minimum value of the resistor is determined by the current-sourcing capability of the driver. The TXB0104 is designed so that the OE input circuit is supplied by VCCA. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
VCC Isolation feature - If either VCC input is at GND, all outputs are in the high-impedance state
OE Input circuit referenced to VCCA
Ioff Supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD, 78 class II
5µA Maximum low power consumption
Green product and no Sb/Br
