FGH50N6S2D Купить - Fairchild Транзистор IGBT

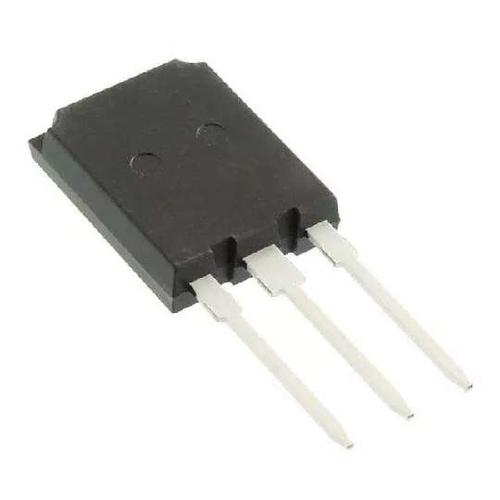

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FGH50N6S2D

Fairchild

FAIRCHILD SEMICONDUCTOR FGH50N6S2D IGBT Single Transistor, 75A, 2.7V, 463W, 600V, TO-247, 3Pins

Наличие: 3,306 шт.

Адрес доставки: Москва

Цена: ₽ 638.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC81753796

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FGH50N6S2D характеристики

Атрибут	Значение атрибута
Номенклатура	FGH50N6S2D
Производитель	Fairchild
ЧипСити Номер продукта	CC81753796
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	600 V
Номинальный Ток	75.0 A
Количество Стежков	3 Position
Полярность	N-Channel
Рассеяние Мощности	463 W
Время Нарастания	15 ns
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	55 ns
Максимальная входная мощность	463 W
Время падения	50 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	463000 mW
Высота	20.82 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FGH50N6S2D описание продукта

The FGH50N6S2D is a 600V N-channel IGBT with anti-parallel stealth diode. The SMPS II series is a combination of the fast switching speed of the SMPS IGBTs along with lower gate charge, plateau voltage and avalanche capability (UIS). This LGC device shortens delay times and reduce the power requirement of the gate drive. This device is ideally suited for high voltage switched mode power supply applications where low conduction loss, fast switching times and UIS capability are essential. SMPS II LGC devices have been specially designed for power factor correction (PFC) circuits, full bridge topologies, half bridge topologies, push-pull circuits, uninterruptible power supplies and zero voltage and zero current switching circuits. This product is general usage and suitable for many different applications.
100kHz Operation at 390V, 40A
200kHZ Operation at 390V, 25A
600V Switching SOA capability
90ns Fall time
UIS Rated
ESD sensitive device, take proper precaution while handling the device.
