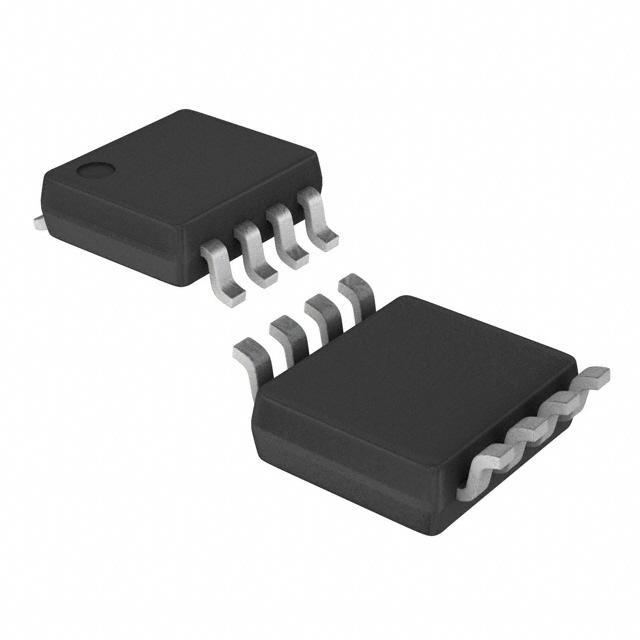

TXB0102DCUR

2Bit Bidirectional Voltage-Level Shifter with Auto Direction Sensing and +/-15kV ESD Protect 8-VSSOP -40℃ to 85℃

Наличие: 9,080 шт.

Адрес доставки: Москва

Цена: ₽ 14.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC29405

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TXB0102DCUR характеристики

Атрибут	Значение атрибута
Номенклатура	TXB0102DCUR
Производитель	TI
ЧипСити Номер продукта	CC29405
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	1.20V (min)
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Скорость Передачи Данных	100 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.2 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TXB0102DCUR описание продукта

The TXB0102DCUR is a 2-bit Bidirectional Voltage-level Shifter with auto direction sensing and ±15kV ESD protect. This non-inverting translator uses two separate configurable power-supply rails. The A port is designed to track VCCA and accepts any supply voltage from 1.2 to 3.6V. The B port is designed to track VCCB and accepts any supply voltage from 1.65 to 5.5V. This allows for universal low-voltage bidirectional translation between any of the 1.2, 1.5, 1.8, 2.5, 3.3 and 5V voltage nodes. VCCA should not exceed VCCB. When the output-enable (OE) input is low, all outputs are placed in the high-impedance state. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. To ensure the high-impedance state during power up or power down, OE should be tied to GND through a pull-down resistor. The minimum value of the resistor is determined by the current-sourcing capability of the driver.
1.2 to 3.6V on A port and 1.65 to 5.5V on B port (VCCA
VCC isolation feature - If either VCC input is at GND, all outputs are in the high-impedance state
OE input circuit referenced to VCCA
Low power consumption (4µA maximum ICC)
IOFF supports partial power-down-mode operation
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
