INA125P Купить - TI Усилитель прибора

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

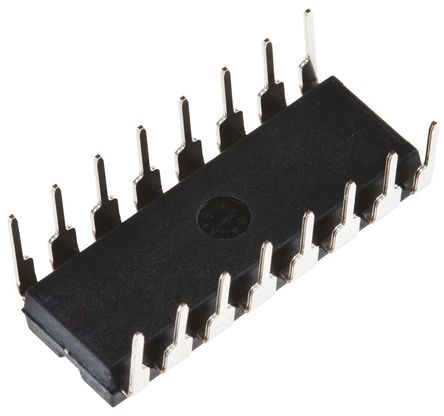

INA125P

Instrument Amplifier, 1 Amplifier, 250µV, 0.02V/µs, 150kHz, 2.7V to 36V, DIP

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 472.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5224283

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA125P характеристики

Атрибут	Значение атрибута
Номенклатура	INA125P
Производитель	TI
ЧипСити Номер продукта	CC5224283
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	36.0V (max)
Ток Питания	460 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	114 dB
Ток Покоя	460 µA
Ширина Ленты	150 kHz
Скорость Нарастания	20.0 mV/μs
Усиление	10.0 kdB
Входное Напряжение Смещения	250 µV
Входной Ток Смещения	10 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	150 kHz
Gain Bandwidth	4.5 kHz
Минимальный диапазон CMRR	78 dB
Напряжение питания	2.7V ~ 36V
Напряжение питания (Макс)	30V ~ 50V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

INA125P описание продукта

The INA125P is a low power, high accuracy instrumentation amplifier with precision voltage reference in 16pin DIP package. It provides complete bridge excitation and precision differential input amplification on single integrated circuit. A single external resistor sets any gain from 4 to 10000. The INA125P is laser trimmed for low offset voltage, low offset drift and high common mode rejection. The voltage reference is externally adjustable withpin selectable voltages of 1.24V, 2.5V, 5V and 10V for use with variety of transducers. The reference voltage is accurate to ±0.5% (maximum) with ±35ppm/°C drift (maximum). Sleep mode allows shutdown and duty cycle operation to save power.
-3db bandwidth of 150KHz at G=4
Low quiescent current of 460µA
Low offset voltage of ±50µV
Low offset drift of ±2mV/°C (maximum)
Low input bias current of 10nA
High CMR of 114dB at G=500
Low noise of 38nV/√Hz at f=1KHz
Input protection to ±40V
Single supply range from 2.7V to 36V and dual supply range from ±1.35V to ±18V
Operating temperature range from -40°C to 85°C
This integrated circuit can be damaged by ESD. Failure to observe proper handling and installation procedures can cause damage.
