TS3A27518ERTWR Купить - TI Чип аналогового переключателя

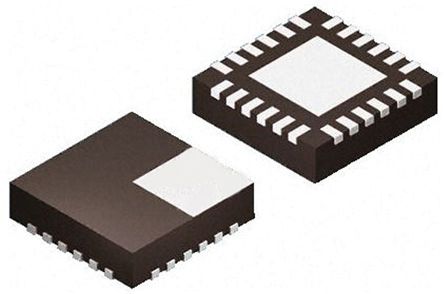

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TS3A27518ERTWR

Analog Multiplexer, 1:2, 6Circuits, 1.65V to 3.6V, WQFN-24

Наличие: 3,035 шт.

Адрес доставки: Москва

Цена: ₽ 37.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC902400

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS3A27518ERTWR характеристики

Атрибут	Значение атрибута
Номенклатура	TS3A27518ERTWR
Производитель	TI
ЧипСити Номер продукта	CC902400
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	WQFN-24
Напряжение Питания (DC)	1.65V ~ 3.60V
Количество Выходных Интерфейсов	12 Output
Ток Питания	40 nA
Количество Цепей	6 Circuit
Количество Каналов	6 Channel
Количество Стежков	24 Position
Узлы Напряжения	1.80 V, 2.50 V, 3.00 V, 3.30 V
Ширина Ленты	240 MHz
Количество входов	6 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	240 MHz
Напряжение питания	1.65V ~ 3.6V
Длина	4.15 mm
Ширина	4.15 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TS3A27518ERTWR описание продукта

The TS3A27518ERTWR is a 1:2 Multiplexer/Demultiplexer that can handle both digital and analog signals and can transmit signals up to VCC in either direction. The device has two control pins, each controlling three 1:2 muxes at the same time and an enable pin that put all outputs in high impedance mode. The control pins are compatible with 1.8V logic thresholds and are backward compatible with 2.5V and 3.3V logic thresholds. The device allows any SD, SDIO and multimedia card host controllers to expand out to multiple cards or peripherals because the SDIO interface consists of 6-bit, CMD, CLK and data [0:3] signals. The device has two control pins that give additional flexibility to the user. For example, the ability to mux two different audio-video signals in equipment such as an LCD television, an LCD monitor or a notebook docking station.
Isolation in power-down mode, VCC = 0
Low-capacitance switches, 21.5pF (typical)
Bandwidth up to 240MHz for high-speed rail-to-rail signal handling
Crosstalk and OFF isolation of -62dB
1.8V Logic threshold compatibility for control inputs
3.6V Tolerant control inputs
Latch-up performance exceeds 100mA Per JESD 78, Class II
ESD performance tested per JESD 22
