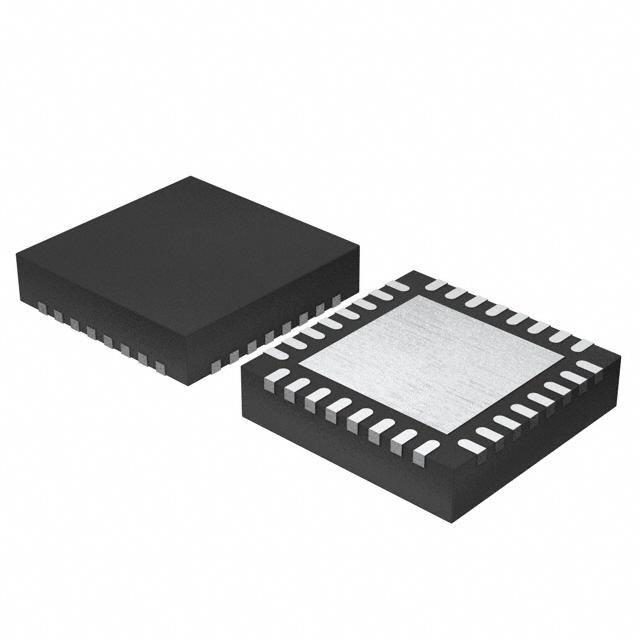

TRF7964ARHBR

NFC/RFID Read/Write 13.56MHz 32Pin VQFN EP T/R

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 364.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18969133

Категория продукта:

Радиочастотная деталь RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TRF7964ARHBR характеристики

Атрибут	Значение атрибута
Номенклатура	TRF7964ARHBR
Производитель	TI
ЧипСити Номер продукта	CC18969133
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VQFN-32
Частота	13.56 MHz
Напряжение Питания (DC)	2.70V (min)
Количество Стежков	32 Position
Выходная Мощность	200 mW
Рабочая температура (Макс)	110 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Рабочая Температура	-40℃ ~ 110℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TRF7964ARHBR описание продукта

The TRF7964A device is an integrated analog front end (AFE) and multiprotocol data-framing device for a 13.56-MHz NFC/RFID reader and writer system supporting ISO/IEC 14443 A and B, Sony FeliCa, and ISO/IEC 15693. Pin-to-pin and firmware compatible with the superset device TRF7970A. Built-in programming options make the device suitable for a wide range of applications for proximity and vicinity identification systems.
The device is configured by selecting the desired protocol in the control registers. Direct access to all control registers allows fine tuning of various reader parameters as needed.
The TRF7964A device supports data rates up to 848 kbps with all framing and synchronization tasks for the ISO protocols onboard. Other standards and even custom protocols can be implemented by using one of the direct modes the device offers. These direct modes let the user fully control the AFE and also gain access to the raw subcarrier data or the unframed, but already ISO-formatted, data and the associated (extracted) clock signal.
The receiver system has a dual-input receiver architecture to maximize communication robustness. The receivers also include various automatic and manual gain control options. The received signal strength from transponders, ambient sources, or internal levels is available in the RSSI register.
A SPI or parallel interface can be used for the communication between the MCU and the TRF7964A device. When the built-in hardware encoders and decoders are used, transmit and receive functions use a 127-byte FIFO register. For direct transmit or receive functions, the encoders or decoders can be bypassed so the MCU can process the data in real time.
The TRF7964A device supports a wide supply voltage range of 2.7 V to 5.5 V and data communication levels from 1.8 V to 5.5 V for the MCU I/O interface.
The transmitter has selectable output power levels of 100 mW (+20 dBm) or 200 mW (+23 dBm) equivalent into a 50-Ω load when using a 5-V supply and supports OOK and ASK modulation with selectable modulation depth.
The built-in programmable auxiliary voltage regulator delivers up to 20 mA to supply an MCU and additional external circuits within the reader system.
Start evaluating the TRF7964A multiprotocol transceiver IC with the TRF7970AEVM, TRF7970ATB, or DLP-7970ABP of the superset device.

Показывать

TRF7964ARHBR Даташит PDF

80 страницы, 2758 КБ

02/01/2015

просматривать

TRF7964ARHBR Справочное руководство пользователя

86 страницы, 3719 КБ

05/06/2016

просматривать

TRF7964ARHBR Справочное руководство пользователя

81 страницы, 3297 КБ

07/20/2016

просматривать

TRF7964ARHBR Справочное руководство пользователя

79 страницы, 2755 КБ

10/27/2015

просматривать

TRF7964ARHBR Справочное руководство пользователя

79 страницы, 2757 КБ

05/14/2014

просматривать

TRF7964ARHBR Справочное руководство пользователя

78 страницы, 2755 КБ

04/19/2014

просматривать

TRF7964ARHBR Другие Даташит

14 страницы, 621 КБ

06/20/2016

просматривать

TRF7964ARHBR Другие Даташит

4 страницы, 350 КБ

05/03/2016

просматривать

TRF7964ARHBR Файл уведомления

17 страницы, 653 КБ

06/20/2016

просматривать
