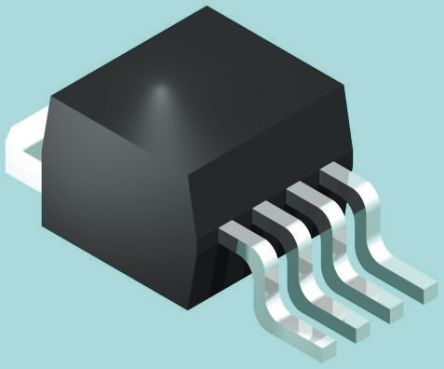

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS78601DCQ

TEXAS INSTRUMENTS TPS78601DCQ LDO Voltage Regulator, Adjustable, 2.7V to 5.5V in, 390mV drop, 1.2V to 5.5V/1.5A out, SOT-223-5

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 392.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13485000

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS78601DCQ характеристики

Атрибут	Значение атрибута
Номенклатура	TPS78601DCQ
Производитель	TI
ЧипСити Номер продукта	CC13485000
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-223-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 5.5V
Выходной Ток	1.5 A
Ток Питания	385 µA
Ток Покоя	0.265 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	390 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±3 %
Входное напряжение	2.7V ~ 5.5V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS78601DCQ описание продукта

DESCRIPTION
The TPS786xx family of low-dropout (LDO) low-power linear voltage regulators features high
power-supply rejection ratio (PSRR), ultralow noise, fast start-up, and excellent line and load transient responses in small outline, SOT223-6 and DDPAK-5 packages. Each device in the family is stable, with a small 1-µF ceramic capacitor on the output. The family uses an advanced, roprietary BiCMOS fabrication process to yield extremely low dropout voltages (for example, 390 mV at 1.5 A).
FEATURES
• 1.5-A Low-Dropout Regulator With Enable
• Available in Fixed and Adjustable (1.2-V to 5.5-V) Output Versions
• High PSRR (49 dB at 10 kHz)
• Ultralow Noise (48 µVRMS, TPS78630)
• Fast Start-Up Time (50 µs)
• Stable With a 1-µF Ceramic Capacitor
• Excellent Load/Line Transient Response
• Very Low Dropout Voltage (390 mV at Full Load, TPS78630)
• 6-Pin SOT223 and 5-Pin DDPAK Package
APPLICATIONS
• RF: VCOs, Receivers, ADCs
• Audio
• Bluetooth®
, Wireless LAN
• Cellular and Cordless Telephones
• Handheld Organizers, PDAs
