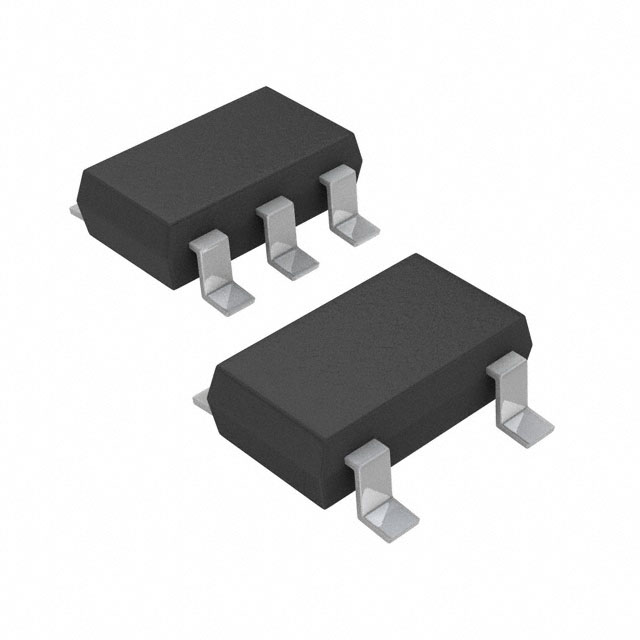

TPS78230DDCR

Single Channel LDO Single Fixed Output LDO, 150mA, 0.5µA Quiescent Current LDO Regulator Pos 3V 0.15A 5Pin TSOT-23 T/R

Наличие: 4,253 шт.

Адрес доставки: Москва

Цена: ₽ 21.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC303338

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS78230DDCR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS78230DDCR
Производитель	TI
ЧипСити Номер продукта	CC303338
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3 V
Выходной Ток	150 mA
Количество Стежков	5 Position
Рассеяние Мощности	0.5 W
Ток Покоя	0.0005 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	130 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.2 V
Выходное напряжение (мин)	3 V
Выходной ток (Макс)	0.15 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
точность	±1 %
Количество выходных каналов	1 Channel
Входное напряжение	≤5.5 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	0.87 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS78230DDCR описание продукта

The TPS782 family of low-dropout regulators (LDOs) offers the benefits of ultra-low power and miniaturized packaging.
This LDO is designed specifically for battery-powered applications where ultra-low quiescent current is a critical parameter. The TPS782, with ultra-low IQ (500 nA), is ideal for microprocessors, microcontrollers, and other battery-powered applications.
The ultra-low power and miniaturized packaging allow designers to customize power consumption for specific applications.
The TPS782 family is designed to be compatible with the TI MSP430 and other similar products. The enable pin (EN) is compatible with standard CMOS logic. This device allows for minimal board space because of miniaturized packaging and a potentially small output capacitor. The TPS782 series also features thermal shutdown and current limit to protect the device during fault conditions. All packages have an operating temperature range of TJ = 40°C to 125°C.
For high-performance applications that require a dual-level voltage option, consider the TPS780 series, with an IQ of 500 nA and dynamic voltage scaling.

Показывать

TPS78230DDCR Даташит PDF

24 страницы, 791 КБ

03/15/2008
