HMC814LC3B Купить - ADI Модуль RF, IC и деталь

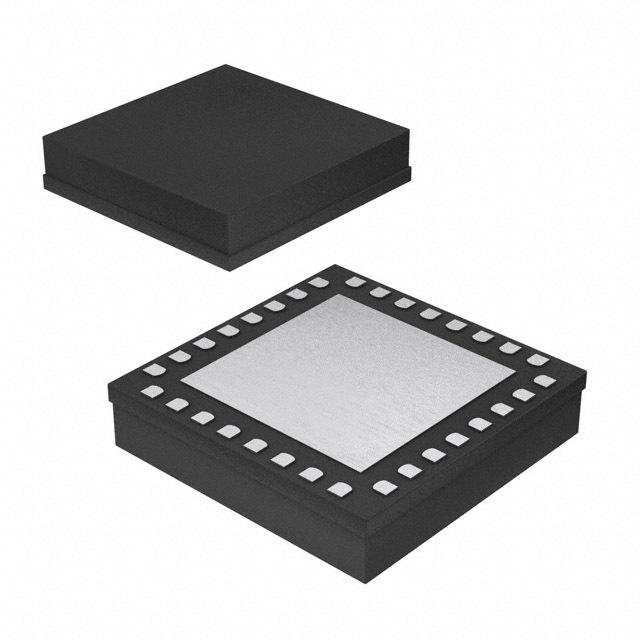

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC814LC3B

ADI

Active RF Multipliers x2 6.5GHz to 12.3GHz 13GHz to 24.6GHz 12Pin CLLCC T/R

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 2,999.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2160300

Категория продукта:

Модуль RF, IC и деталь

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC814LC3B характеристики

Атрибут	Значение атрибута
Номенклатура	HMC814LC3B
Производитель	ADI
ЧипСити Номер продукта	CC2160300
Категория продукта	Модуль RF, IC и деталь
Даташит
3D модель	3D модель
Количество Выводов	12 Pin
Корпус/Пакет	VFQFN-12
Частота	13GHz ~ 24.6GHz
Напряжение Питания (DC)	4.50V (min)
Количество Стежков	12 Position
Рассеяние Мощности	743 mW
Выходная Мощность	17 dBm
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	743 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HMC814LC3B описание продукта

Product Details
The HMC814LC3B is a x2 active broadband frequency multiplier utilizing GaAs PHEMT technology in a leadless RoHS compliant SMT package. When driven by a +4 dBm signal, the multiplier provides +17 dBm typical output power from 13 to 24.6 GHz. The Fo, 3Fo and 4Fo isolations are >20 dBc at 19 GHz. The HMC814LC3B is ideal for use in LO multiplier chains for Pt-to-Pt & VSAT Radios yielding reduced parts count vs. traditional approaches. The low additive SSB Phase Noise of -136 dBc/Hz at 100 kHz offset helps maintain good system noise performance. The RoHS packaged HMC814LC3B eliminates the need for wire bonding, and allows the use of surface mount manufacturing techniques.
Applications
Clock Generation Applications:
SONET OC-192 & SDH STM-64
Point-to-Point & VSAT Radios
Test Instrumentation
Military End-Use
Sensors
### Features and Benefits
High Output Power: +17 dBm
Low Input Power Drive: 0 to +6 dBm
Fo Isolation: >20 dBc @ Fout = 19 GHz
100 kHz SSB Phase Noise: -136 dBc/Hz
Single Supply: +5V @ 88mA
12 Lead 3x3mm SMT Package: 9mm²
