TPS767D318PWP Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

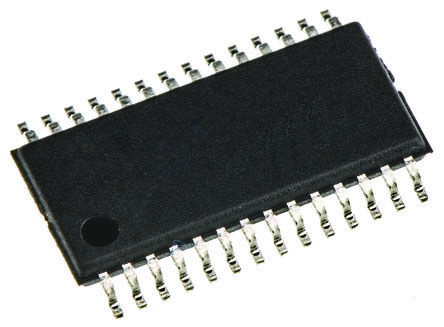

TPS767D318PWP

LDO Voltage Regulator IC, Fixed, 2 Output, 2.7V to 10V in, 350mV drop, 1A out, HTSSOP-28

Наличие: 265 шт.

Адрес доставки: Москва

Цена: ₽ 76.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1672296

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS767D318PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS767D318PWP
Производитель	TI
ЧипСити Номер продукта	CC1672296
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Рабочее Напряжение	2.7V ~ 10V
Номинальный Ток	1.00 A
Номинальная Мощность	5.07 W
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	10.0V (max)
Выходное Напряжение	3.3 V
Выходной Ток	1 A
Ток Питания	125 µA
Количество Каналов	1 Channel
Количество Стежков	28 Position
Рассеяние Мощности	5.07 W
Ток Покоя	0.085 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	350 mV
Количество Регулируемых Выходов	2 Output
Максимальное входное напряжение	10 V
Входное напряжение (мин)	2.7 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	5070 mW
точность	±2 %
Входное напряжение	2.7V ~ 10V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS767D318PWP описание продукта

The TPS767D318PWP is a Dual-output Low-dropout (LDO) Voltage Regulator that offers fast transient response, low dropout voltages, dual outputs and incorporating stability with 10µF low ESR output capacitors. The TPS767D318 dual voltage regulator is designed primarily for DSP applications. This device can be used in any mixed-output voltage application, with each regulator supporting up to 1A. Dual active-low reset signals allow resetting of core-logic and I/O separately. Because the PMOS device behaves as a low-value resistor, the dropout voltage is very low and is directly proportional to the output current. Additionally, since the PMOS pass element is a voltage-driven device, the quiescent current is very low and independent of output loading (typically 85µA over the full range of output current, 0mA to 1A). These two key specifications yield a significant improvement in operating life for battery-powered systems.
Dual output voltages for split-supply applications
Output current range of 0mA to 1.0A per regulator
3.3/2.5, 3.3/1.8 and 3.3V/Adjustable output
Fast-transient response
2% Tolerance over load and temperature
350mV Typical dropout voltage at 1A
Ultra-low 85µA typical quiescent current
1µA Quiescent current during shutdown
Dual open-drain power-on reset with 200ms delay for each regulator
Thermal shutdown protection for each regulator
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
