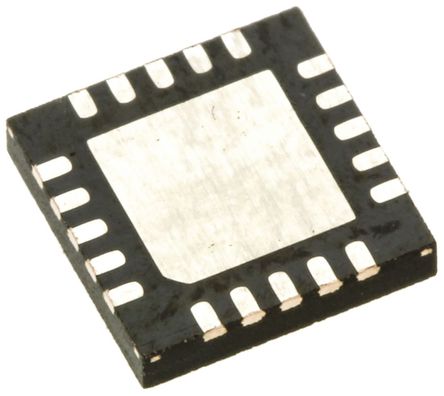

TPS74401RGWT

Single Channel LDO Single Output LDO, 3A, Adj.(0.8 to 3.3V), Fast Transient Response, Programmable Soft Start LDO Regulator Pos 0.796V to 3.6V 3A 20Pin VQFN EP T/R

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 33.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1959942

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS74401RGWT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS74401RGWT
Производитель	TI
ЧипСити Номер продукта	CC1959942
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50V (max)
Выходное Напряжение	0.796V ~ 3.6V
Выходной Ток	3 A
Количество Стежков	20 Position
Рассеяние Мощности	2.74 W
Ток Покоя	3.00 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	115 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	0.8 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2740 mW
точность	±1 %
Входное напряжение	5.5V ~ 0.8V
Длина	5 mm
Ширина	5 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS74401RGWT описание продукта

The TPS74401RGWT is a Single Output Low Dropout Regulator with fast transient response and programmable soft-start for a wide variety of applications. The user-programmable soft-start minimizes stress on the input power source by reducing capacitive inrush current on start-up. The soft-start is monotonic and well-suited for powering many different types of processors and application-specific integrated circuits (ASICs). The enable input and power-good output allow easy sequencing with external regulators. This complete flexibility lets the user configure a solution that meets the sequencing requirements of field-programmable gate arrays (FPGAs), digital signal processors (DSPs) and other applications with specific start-up requirements. A precision reference and error amplifier deliver 1% accuracy over load, line, temperature and process. The LDO is stable without an output capacitor or with ceramic output capacitors.
Soft-start (SS) pin provides a linear start-up with ramp time set by external capacitor
1% Accuracy over line, load and temperature
Supports input voltages as low as 0.9V with external bias supply
Ultra-low dropout (115mV at 3.0A (typical))
Stable with any or no output capacitor
Excellent transient response
Open-drain power-good (VQFN only)
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
