TPS73101DBVT Купить - TI Чип стабилизации напряжения

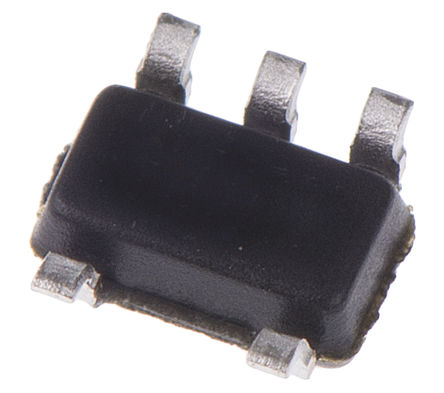

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS73101DBVT

TEXAS INSTRUMENTS TPS73101DBVT LDO Voltage Regulator, Adjustable, 1.7V to 5.5V in, 30mV drop, 1.2V to 5.5V/150mA out, SOT-23-5

Наличие: 22,717 шт.

Адрес доставки: Москва

Цена: ₽ 90.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11012230

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS73101DBVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS73101DBVT
Производитель	TI
ЧипСити Номер продукта	CC11012230
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Номинальная Мощность	0.58 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50V (max)
Выходное Напряжение	1.2V ~ 5.5V
Выходной Ток	150 mA
Ток Питания	550µA ~ 750µA
Количество Стежков	5 Position
Рассеяние Мощности	0.56 W
Ток Покоя	0.4 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	0.03V @150mA
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.7 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	0.15 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	560 mW
точность	±0.5 %
Входное напряжение	1.7V ~ 5.5V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS73101DBVT описание продукта

The TPS73101DBVT is a low-dropout (LDO) Linear Voltage Regulator uses a new topology of an NMOS pass element in a voltage-follower configuration. This topology is stable using output capacitors with low equivalent series resistance (ESR) and even allows operation without a capacitor. The device also provides high reverse blockage (low reverse current) and ground pin current that is nearly constant over all values of output current. The device uses an advanced BiCMOS process to yield high precision while delivering very low dropout voltages and low ground pin current. Current consumption, when not enabled, is less than 1µA and ideal for portable applications. The extremely low output noise (30µVRMS with 0.1µF CNR) is ideal for powering VCOs. This device is protected by thermal shutdown and fold-back current limit. The increased insensitivity to the output capacitor value and type makes the linear regulator an ideal choice when powering a load where the effective capacitance is unknown.
Excellent load transient response with or without optional output capacitor
New NMOS topology provides low reverse leakage current
Thermal shutdown and specified minimum and maximum current limit protection
30mV Typical ultralow dropout voltage
30µVRMS Typical low noise
0.5% Initial accuracy
1% Overall accuracy over line, load and temperature
Less than 1µA maximum IQ in shutdown mode
Green product and no Sb/Br

Показывать

TPS73101DBVT Даташит PDF

30 страницы, 1107 КБ

12/19/2015

просматривать

TPS73101DBVT Даташит PDF

24 страницы, 908 КБ

01/09/2015

просматривать

TPS73101DBVT Даташит PDF

23 страницы, 660 КБ

03/29/2012

просматривать

TPS73101DBVT Даташит PDF

29 страницы, 1168 КБ

04/23/2015

просматривать

TPS73101DBVT Даташит PDF

24 страницы, 904 КБ

08/04/2017

просматривать

TPS73101DBVT Даташит PDF

24 страницы, 587 КБ

07/21/2010

просматривать

TPS73101DBVT Даташит PDF

29 страницы, 1106 КБ

07/28/2017

просматривать

TPS73101DBVT Другие Даташит

13 страницы, 365 КБ

01/09/2015

просматривать
