TPS71701DCKR

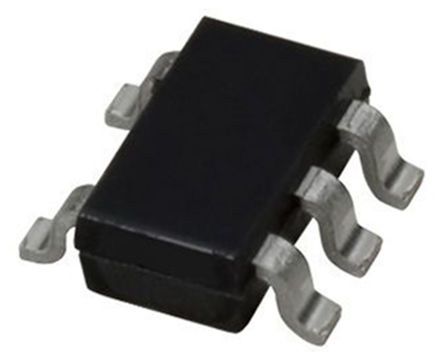

TEXAS INSTRUMENTS TPS71701DCKR LDO Voltage Regulator, Adjustable, 2.5V to 6.5V in, 170mV drop, 900mV to 6.2V/150mA out, SC-70-5

Наличие: 3,936 шт.

Адрес доставки: Москва

Цена: ₽ 101.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3045503

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS71701DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS71701DCKR
Производитель	TI
ЧипСити Номер продукта	CC3045503
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Номинальная Мощность	320 mW
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.9V ~ 6.2V
Выходной Ток	150 mA
Ток Питания	100 µA
Количество Стежков	5 Position
Рассеяние Мощности	0.32 W
Ток Покоя	45 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	170 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	6.5 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	6.2 V
Выходное напряжение (мин)	900 mV
Выходной ток (Макс)	150 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	320 mW
точность	3 %
Входное напряжение	2.5V ~ 6.5V
Длина	2.15 mm
Ширина	1.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS71701DCKR описание продукта

The TPS717xx family of low-dropout (LDO), low-power linear regulators offers very high power-supply rejection (PSRR) while maintaining very low 45-µA ground current in an ultra-small, five-pin SOT package. The family uses an advanced BiCMOS process and a PMOS pass device to achieve fast start-up, very low noise, excellent transient response, and excellent PSRR performance. The TPS717xx is stable with a 1-µF ceramic output capacitor and uses a precision voltage reference and feedback loop to achieve a worst-case accuracy of 3% over all load, line, process, and temperature variations. The device family is fully specified from TJ = 40°C to 125°C and is offered in a small SOT (SC70-5) package, a 2-mm × 2-mm WSON-6 package with a thermal pad, and a 1.5-mm × 1.5-mm WSON-6 package, which are ideal for small form factor portable equipment (such as wireless handsets and PDAs).
