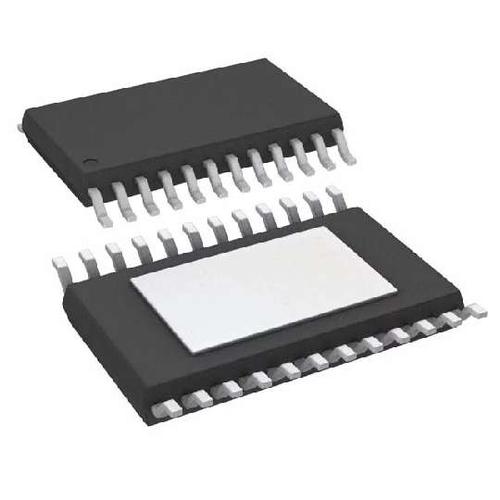

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS70445PWP

Dual Channel LDO Dual-output (3.3V/1.2V)1A/2A LDO Regulator with dual enables and SVS for split-voltage systems LDO Regulator Pos 1.2V3.3V 1A/2A 24Pin HTSSOP EP Tube

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 400.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3811063

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS70445PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS70445PWP
Производитель	TI
ЧипСити Номер продукта	CC3811063
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	HTSSOP-24
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	3.3 V
Выходной Ток	1A, 2A
Ток Питания	250 µA
Количество Каналов	1 Channel
Количество Стежков	24 Position
Рассеяние Мощности	4.115 W
Ток Покоя	180 µA
Тип Выходной Ёмкости	Tantalum
Напряжение Отпадания	160 mV
Количество Регулируемых Выходов	2 Output
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.7 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	4580 mW
точность	2 %
Входное напряжение	2.7V ~ 6V
Ширина	4.4 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS70445PWP описание продукта

The TPS70445PWP is a dual-output low-dropout (LDO) Voltage Regulator with dual enables and SVS for split-voltage systems. This device is capable of supplying 1 and 2A by regulator 1 and regulator 2 respectively. Quiescent current is typically 185µA at full load. Differentiated features such as accuracy, fast transient response, SVS supervisory circuit, manual reset input and independent enable functions provide a complete system solution. The voltage regulator offers 1.2 and 3.3V voltages. This device has extremely low noise output performance without using any added filter bypass capacitors and is designed to have a fast transient response and be stable with 47µF low ESR capacitors. Because the PMOS device behaves as a low-value resistor, the dropout voltage is very low and is directly proportional to the output current. Additionally, since the PMOS pass element is a voltage-driven device, the quiescent current is very low and independent of output loading.
Dual output voltages for split-supply
Quick output capacitor discharge
One manual reset inputs
Undervoltage lockout
Thermal shutdown protection
Open drain power good
Open drain power-ON reset with 120ms delay
Ultra low 185µA typical quiescent current
2µA Input current during standby
78µVRMS Without bypass capacitor low noise
2% Accuracy over load and temperature
Green product and no Sb/Br
