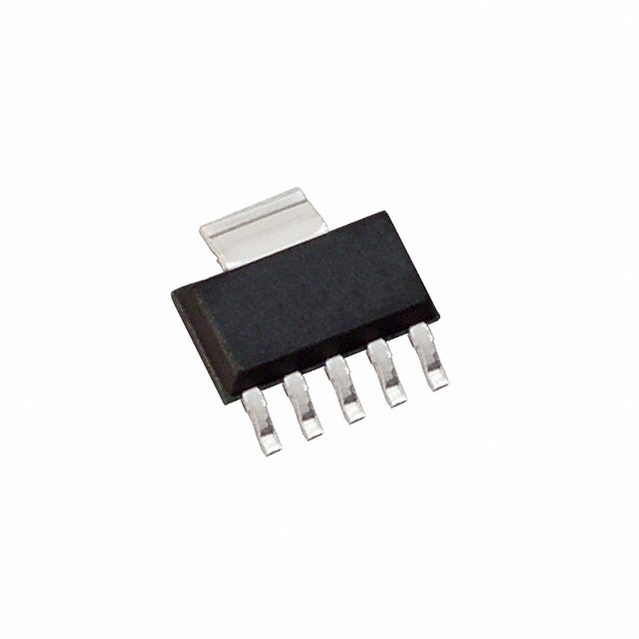

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS70302PWP

Dual Channel LDO 1A/2A Dual-Output LDO Voltage Regulator W/Power Up Seq. For Split Vo, Adjust. Outputs 1.22V - 5.5V LDO Regulator Pos 1.22V to 5.5V 1A/2A 24Pin HTSSOP EP Tube

Наличие: 2,198 шт.

Адрес доставки: Москва

Цена: ₽ 258.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8474104

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS70302PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS70302PWP
Производитель	TI
ЧипСити Номер продукта	CC8474104
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	HTSSOP-24
Номинальный Ток	2.00 A
Номинальная Мощность	4.115 W
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	1.22V ~ 5.5V
Выходной Ток	1A, 2A
Ток Питания	250 µA
Количество Стежков	24 Position
Рассеяние Мощности	4.115 W
Ток Покоя	0.185 mA
Тип Выходной Ёмкости	Tantalum
Напряжение Отпадания	160 mV
Количество Регулируемых Выходов	2 Output
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.22 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	4115 mW
точность	2 %
Входное напряжение	2.7V ~ 6V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS70302PWP описание продукта

The TPS70302PWP is a 1/2A Dual-output LDO Voltage Regulator designed to provide a complete power management solution for TI DSP, processor power, ASIC, FPGA and digital applications where dual output voltage regulators are required. Easy programmability of the sequencing function makes this family ideal for any TI DSP application with power sequencing requirements. Differentiated features, such as accuracy, fast transient response, SVS supervisory circuit (power-on reset), manual reset inputs and enable function provide a complete system solution. The TPS70302 voltage regulator offers very low dropout voltage and dual outputs with power up sequence control, designed primarily for DSP applications. This device has low noise output performance without using any added filter bypass capacitors and is designed to have a fast transient response and be stable with 47µF low ESR capacitors. Separate voltage inputs allow the designer to configure the source power.
Dual output voltages for split-supply applications
Independent enable functions
Output current range of 1A on regulator 1 and 2A on regulator 2
Fast transient response
Voltage options (3.3/2.5, 3.3/1.8, 3.3/1.5, 3.3/1.2V) and dual adjustable outputs
Open drain power-on reset with 120ms delay
Open drain power good for regulator 1
Ultralow 185µA typical quiescent current
2µA Input current during standby
Low noise (78µVRMS without bypass capacitor)
Quick output capacitor discharge feature
Two manual reset inputs
2% Accuracy overload and temperature
Under-voltage lockout (UVLO) feature
Thermal shutdown protection
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
