TPS63061DSCR Купить - TI Чип стабилизации напряжения

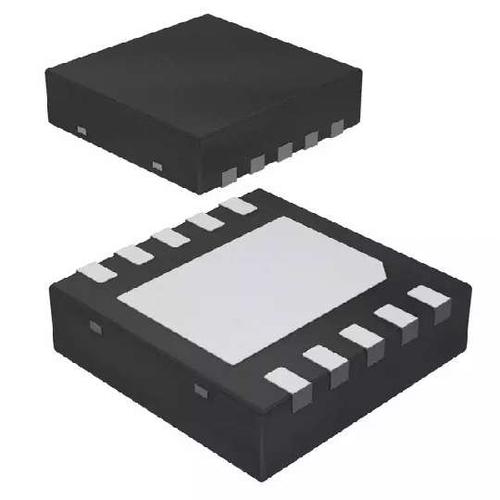

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS63061DSCR

2.5V to 12V input voltage, 93% Efficient, 2.25A Switch Current Limit, Buck-Boost Converter 10-WSON -40℃ to 85℃

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 62.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4803666

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS63061DSCR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS63061DSCR
Производитель	TI
ЧипСити Номер продукта	CC4803666
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WFDFN-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	2 A
Количество Стежков	10 Position
Ток Покоя	30.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.4 MHz
Максимальное входное напряжение	12 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5 V
Входное напряжение	2.5V ~ 12V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS63061DSCR описание продукта

The TPS63061DSCR is a 93% Efficient 2.25A Switch Current Limit Buck-boost Converter with 1A switches that provide a power supply solution for products powered by either a two-cell or three-cell alkaline, NiCd or NiMH battery or a one-cell Li-ion or Li-polymer battery. The buck-boost converter is based on a fixed frequency, pulse width modulation (PWM) controller using synchronous rectification to obtain maximum efficiency. At low load currents, the converter enters power-save mode to maintain high efficiency over a wide load current range. The power-save mode can be disabled, forcing the converter to operate at a fixed switching frequency. The maximum average current in the switches is limited to a typical value of 2.25A. The output voltage is programmable using an external resistor divider or is fixed internally on the chip. The converter can be disabled to minimize battery drain. During shutdown, the load is disconnected from the battery.
Efficiency up to 93%
2A Output current at 5V in buck mode (VIN <10V)
1.3A Output current at 5V in boost mode (VIN >4V)
Automatic transition between step down and boost mode
<30µA Typical device quiescent current
Fixed and adjustable output voltage options from 2.5 to 8V
Power save mode for improved efficiency at low output power
Forced fixed frequency operation at 2.4MHz and synchronization possible
Power good output
Buck-boost overlap control
Load disconnect during shutdown
Over-temperature protection
Overvoltage protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
