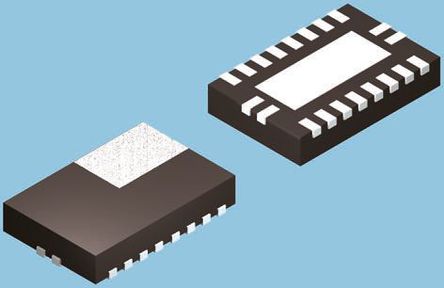

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS62140RGTT

Conv DC-DC 3V to 17V Synchronous Step Down Single-Out 0.9V to 6V 2A 16Pin VQFN EP T/R

Наличие: 8,039 шт.

Адрес доставки: Москва

Цена: ₽ 244.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12754972

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62140RGTT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62140RGTT
Производитель	TI
ЧипСити Номер продукта	CC12754972
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.9V ~ 6V
Выходной Ток	2 A
Количество Стежков	16 Position
Ток Покоя	17.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.5 MHz
Топология	Buck
Максимальное входное напряжение	17 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	900 mV
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3V ~ 17V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS62140RGTT описание продукта

The TPS62140RGTT is an easy-to-use synchronous step-down DC-to-DC Converter optimized for applications with high power density. A high switching frequency of typically 2.5MHz allows the use of small inductors and provides fast transient response by use of the DCS-Control™ topology. With their wide operating input voltage range of 3 to 17V, the device is ideally suited for systems powered from either a Li-ion or other batteries, as well as from 12V intermediate power rails. It supports up to 2A of continuous output current at output voltages between 0.9 and 6V (with 100% duty-cycle mode). The output voltage startup ramp is controlled by the soft-start pin, which allows operation as either a standalone power supply or in tracking configurations. Power sequencing is also possible by configuring the enable (EN) and open-drain power good (PG) pins. In power save mode, the device draws quiescent current of about 17µA from VIN.
Pin-selectable output voltage (nominal, +5%)
Programmable soft-start and tracking
Seamless power-save mode transition
Power good output
100% Duty cycle mode
Short-circuit protection
Over-temperature protection
Pin-to-pin compatible with TPS6213x/5x
Green product and no Sb/Br

Показывать

TPS62140RGTT Даташит PDF

4 страницы, 103 КБ

01/30/2014
