TPS62050DGS Купить - TI Преобразователь DC/DC

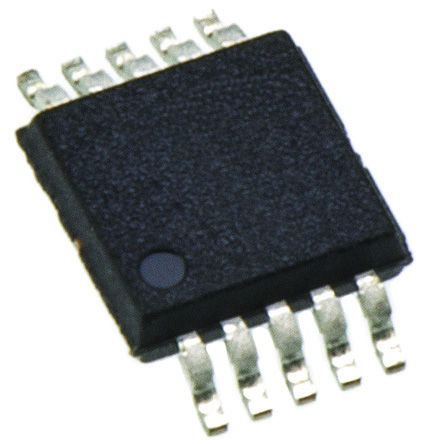

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS62050DGS

Adjustable, 800mA, 10V Vin, 95% Efficient Step-Down Converter in MSOP-10 10-VSSOP -40℃ to 85℃

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 174.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11622136

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62050DGS характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62050DGS
Производитель	TI
ЧипСити Номер продукта	CC11622136
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSSOP-10
Частота	850 kHz
Напряжение Питания (DC)	2.70V (min)
Номинальный Ток	12.0 mA
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	10.0 V
Выходное Напряжение	0.7V ~ 6V
Выходной Ток	800 mA
Количество Стежков	10 Position
Ток Покоя	12.0 µA
Количество Регулируемых Выходов	1 Output
Выходная Мощность	555 mW
Частота Переключения	850 kHz
Топология	Buck
Максимальное входное напряжение	10 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	700 mV
Выходной ток (Макс)	0.8 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	3 %
Напряжение питания	2.7 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 10V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS62050DGS описание продукта

The TPS62050DGS is a high-efficiency synchronous step-down DC-to-DC Converter ideally suited for systems powered from a 1- or 2-cell Li-ion battery or from a 3- to 5-cell NiCd, NiMH or alkaline battery. The TPS6205x device is synchronous pulse width modulation (PWM) converter with integrated N- and P-channel power MOSFET switches. Synchronous rectification increases efficiency and reduces external component count. To achieve highest efficiency over a wide load current range, the converter enters a power-saving pulse frequency modulation (PFM) mode at light load currents. Operating frequency is typically 850kHz, allowing the use of small inductor and capacitor values. The device can be synchronized to an external clock signal in the range of 600kHz to 1.2MHz. For low noise operation, the converter can be programmed into forced-fixed frequency in PWM mode. In shutdown mode, the current consumption is reduced to less than 2µA.
High efficiency over a wide load current range in power-save mode
100% Maximum duty cycle for lowest dropout
Low-noise operation in forced fixed-frequency PWM operation mode
Internal soft-start
Over-temperature and overcurrent protection
Up to 1.2MHz synchronizable to external clock
95% High efficiency
12µA Typical quiescent current
Green product and no Sb/Br
