TPS61240DRVT Купить - TI Преобразователь DC/DC

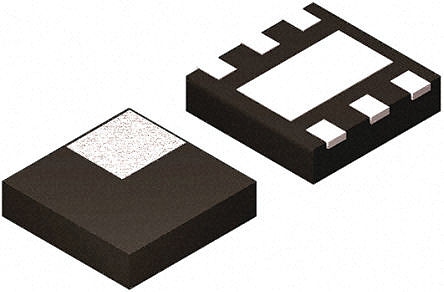

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS61240DRVT

Step-Up Regulator 5V, 400mA, 4MHz Step-Up DC-DC Converter Conv DC-DC 2.3V to 5.5V Step Up Single-Out 5V 0.45A 6Pin WSON EP T/R

Наличие: 4,169 шт.

Адрес доставки: Москва

Цена: ₽ 70.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21991986

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61240DRVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61240DRVT
Производитель	TI
ЧипСити Номер продукта	CC21991986
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WDFN-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	450 mA
Количество Стежков	6 Position
Ток Покоя	30.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	3.5 MHz
Топология	Boost
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	450 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3 V
Входное напряжение	2.3V ~ 5.5V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS61240DRVT описание продукта

The TPS61240DRVT is a step-up DC-to-DC Converter optimized for products powered by either a three-cell alkaline, NiCd or NiMH or one-cell Li-ion or Li-polymer battery. With an input voltage range of 2.3 to 5.5V, the device supports batteries with extended voltage range and is ideal to power portable applications. The TPS6124x boost converter is based on a quasi-constant on-time valley current mode control scheme. It presents a high impedance at the VOUT pin when shut down. This allows for use in applications that require the regulated output bus to be driven by another supply while the TPS6124x is shut down. During light loads the device will automatically pulse skip allowing maximum efficiency at lowest quiescent currents. In the shutdown mode, the current consumption is reduced to less than 1µA.
Efficiency >90% at nominal operating conditions
Best in class line and load transient
Automatic PFM/PWM mode transition
Low ripple power save mode for improved
Efficiency at light loads
Load disconnect during shutdown
Current overload and thermal shutdown protection
3 Surface-mount external components required (one MLCC inductor, two ceramic capacitors)
Green product and no Sb/Br

Показывать

TPS61240DRVT Даташит PDF

29 страницы, 1108 КБ

12/30/2014
