TPS55340RTET Купить - TI Преобразователь DC/DC

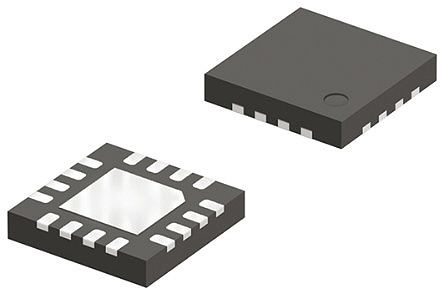

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS55340RTET

Conv DC-DC 2.9V to 32V Step Up Single-Out 2.9V to 38V 5A 16Pin WQFN EP T/R

Наличие: 6,533 шт.

Адрес доставки: Москва

Цена: ₽ 181.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC26127366

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS55340RTET характеристики

Атрибут	Значение атрибута
Номенклатура	TPS55340RTET
Производитель	TI
ЧипСити Номер продукта	CC26127366
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WFQFN-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.9V ~ 38V
Выходной Ток	5 A
Количество Стежков	16 Position
Ток Покоя	500 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.2 MHz
Ток Переключения	6.6 A
Максимальное входное напряжение	32 V
Входное напряжение (мин)	2.9 V
Выходное напряжение (Макс)	38 V
Выходное напряжение (мин)	2.9 V
Выходной ток (Макс)	5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.9V ~ 32V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.72 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS55340RTET описание продукта

The TPS55340RTET is a Boost/SEPIC/Flyback DC-DC Regulator with integrated 5A 40V power switch. The device can be configured in several standard switching-regulator topologies, including boost, SEPIC and isolated flyback. The device has a wide input voltage range to support applications with input voltage from multicell batteries or regulated 3.3, 5, 12 and 24V power rails. The TPS55340 regulates the output voltage with current mode PWM (pulse width modulation) control and has an internal oscillator. The switching frequency of PWM is set by either an external resistor or by synchronizing to an external clock signal. The user can program the switching frequency from 100kHz to 1.2MHz. The device features a programmable soft-start function to limit inrush current during start-up and has other built-in protection features including cycle-by-cycle over-current limit and thermal shutdown.
Internal 5A, 40V low-side MOSFET switch
±0.7% Reference voltage
0.5mA Operating quiescent current
2.7µA Shutdown supply current
Fixed frequency current mode PWM control
Frequency adjustable from 100kHz to 1.2MHz
Synchronization capability to external clock
Adjustable soft-start time
Pulse skipping for higher efficiency at light loads
Cycle-by-cycle current limit, thermal shutdown and UVLO protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
