TPS54240DGQR Купить - TI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

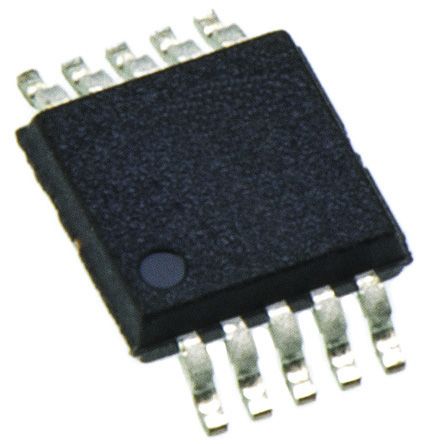

TPS54240DGQR

Step-Down Regulator 3.5V to 42V Input, 2.5A, 2.5MHz Step-Down SWIFT Converter with Eco-Mode Conv DC-DC 3.5V to 42V Step Down Single-Out 0.8V to 39V 2.5A 10Pin HVSSOP EP T/R

Наличие: 260 шт.

Адрес доставки: Москва

Цена: ₽ 210.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC362008

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54240DGQR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54240DGQR
Производитель	TI
ЧипСити Номер продукта	CC362008
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 39V
Выходной Ток	2.5 A
Количество Стежков	10 Position
Ток Покоя	138 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	100kHz ~ 2.5MHz
Максимальное входное напряжение	42 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	39 V
Выходное напряжение (мин)	0.8 V
Выходной ток (Макс)	2.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	3.5 V
Входное напряжение	3.5V ~ 42V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS54240DGQR описание продукта

DESCRIPTION
The TPS54240 device is a 42V, 2.5A, step down regulator with an integrated high side MOSFET. Current mode control provides simple external compensation and flexible component selection. A low ripple pulse skip mode reduces the no load, regulated output supply current to 138μA. Using the enable pin, shutdown supply current is reduced to 1.3μA, when the enable pin is low.
FEATURES
• 3.5V to 42V Input Voltage Range
• 200-mΩ High-Side MOSFET
• High Efficiency at Light Loads with a Pulse Skipping Eco-Mode™
• 138μA Operating Quiescent Current
• 1.3μA Shutdown Current
• 100kHz to 2.5MHz Switching Frequency
• Synchronizes to External Clock
• Adjustable Slow Start/Sequencing
• UV and OV Power Good Output
• Adjustable UVLO Voltage and Hysteresis
• 0.8-V Internal Voltage Reference
• 10-Pin MSOP and 10-Pin 3mm × 3mm SON Packages with PowerPAD™
• Supported by WEBENCH™ Software Tool
APPLICATIONS
• 12-V and 24-V Industrial and Commercial Low Power Systems
• GSM, GPRS Modules in Fleet Management, E-Meters, and Security Systems

Показывать

TPS54240DGQR Даташит PDF

56 страницы, 2349 КБ

03/27/2016
