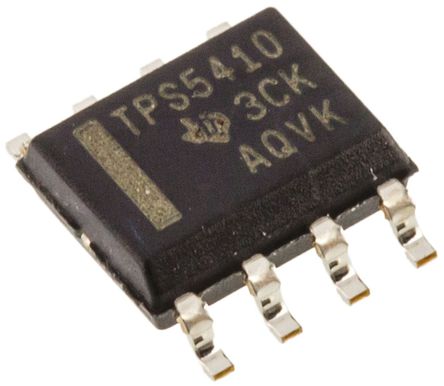

TPS5410D

Step-Down Regulator 5.5V to 36V, 1A, 500kHz Step Down SWIFT Converter Conv DC-DC 5.5V to 36V Step Down Single-Out 1.23V to 31V 1A 8Pin SOIC Tube

Наличие: 78 шт.

Адрес доставки: Москва

Цена: ₽ 46.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2532473

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS5410D характеристики

Атрибут	Значение атрибута
Номенклатура	TPS5410D
Производитель	TI
ЧипСити Номер продукта	CC2532473
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	500 kHz
Напряжение Питания (DC)	36.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.23V ~ 31V
Выходной Ток	1 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	3.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	500 kHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	36 V
Входное напряжение (мин)	5.5 V
Выходное напряжение (Макс)	31 V
Выходное напряжение (мин)	1.22 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5.5 V
Входное напряжение	5.5V ~ 36V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS5410D описание продукта

The TPS5410D is a 1A 500kHz Step-down Converter that integrates a low-resistance, high-side, N-channel MOSFET. Included on the substrate with the listed features is a high performance voltage error amplifier that provides tight voltage regulation accuracy under transient conditions, an under-voltage-lockout circuit to prevent start-up until the input voltage reaches 5.5V, an internally set slow-start circuit to limit inrush currents and a voltage feed-forward circuit to improve the transient response. Using the ENA pin, shutdown supply current is reduced to 18µA typically. Other features include an active high enable, over-current limiting, overvoltage protection and thermal shutdown. To reduce design complexity and external component count, the TPS5410 feedback loop is internally compensated.
Up to 1A continuous (1.2A peak) output current
High efficiency up to 95% enabled by 110mR integrated MOSFET switch
Wide output voltage range (adjustable down to 1.22V with 1.5% initial accuracy)
Internal compensation minimizes external parts count
Improved line regulation and transient response by input voltage feed-forward
System protected by over-current limiting, overvoltage protection and thermal shutdown
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
