TPS386000RGPT Купить - TI Контрольный чип источника питания

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

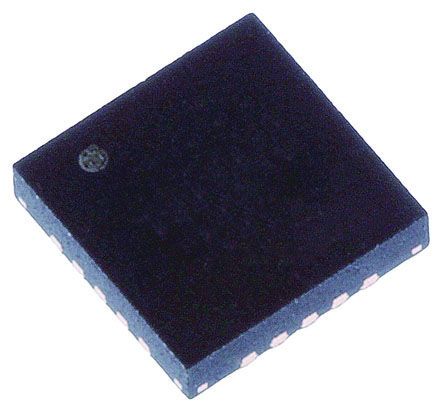

TPS386000RGPT

Quad Supply Voltage Supervisors with Programmable Delay and Watchdog Timer 20-QFN -40℃ to 125℃

Наличие: 468 шт.

Адрес доставки: Москва

Цена: ₽ 289.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3002873

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS386000RGPT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS386000RGPT
Производитель	TI
ЧипСити Номер продукта	CC3002873
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	QFN-20
Напряжение Питания (DC)	1.80V (min)
Ток Питания	19.0 A
Количество Стежков	20 Position
Рассеяние Мощности	2.86 W
Ток Покоя	12.0 µA
Пороговое Напряжение	Adjustable
Сброс порогового напряжения (мин)	Adjustable
Сброс порогового напряжения (макс.)	Adjustable
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2860 mW
Напряжение питания (Макс)	6.5 V
Напряжение питания (мин)	1.8 V
Длина	4.15 mm
Ширина	4.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS386000RGPT описание продукта

The TPS386000RGPT is a quad-supply Voltage Supervisor with active-low open-drain output and manual reset input. The supply voltage supervisor (SVSs) can monitor four power rails that are greater than 0.4V and one power rail less than 0.4V (including negative voltage) with a 0.25% (typical) threshold accuracy. Each of the four supervisory circuits (SVS-n) assert a RESETn or RESETn output signal when the SENSEm input voltage drops below the programmed threshold. With external resistors, the threshold of each SVS-n can be programmed (where n=1, 2, 3, 4 and m=1, 2, 3, 4L, 4H). Each SVS-n has a programmable delay before releasing RESETn or RESETn. The delay time can be set independently for each SVS from 1.4ms to 10s through the CTn pin connection. Only SVS-1 has an active-low manual reset (MR) input, a logic-low input to MR asserts RESET1 or RESET1.
Watchdog timer with dedicated output
Well-controlled output during power-up
0.25% Typical threshold accuracy
11µA Typical very low quiescent current
Green product and no Sb/Br
