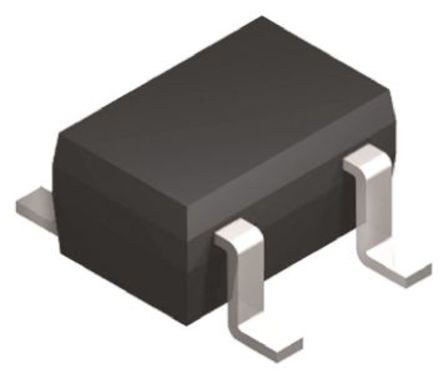

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G00DCKR

NAND Gate 1Element 2IN CMOS 5Pin SC-70 T/R

Наличие: 263,151 шт.

Адрес доставки: Москва

Цена: ₽ 5.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1849344

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G00DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G00DCKR
Производитель	TI
ЧипСити Номер продукта	CC1849344
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	4.00 ns
Количество Вентилей	1 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.15 mm
Ширина	1.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/06/27
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G00DCKR описание продукта

The SN74LVC1G00DCKR is a single 2 input Positive NAND Gate. The device performs the Boolean function Y = (A x B)\ or Y = A\ + B\ in positive logic. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range.
±24mA Output drive at 3.3V
10µA Maximum ICC low power consumption
Inputs accept voltages to 5.5V
Maximum tpd of 3.8ns at 3.3V
Ioff supports live insertion, partial power down mode and back drive protection
ESD protection exceeds JESD 22
Latch-up performance exceeds 100mA per JESD 78, Class II
Green product and no Sb/Br

Показывать

SN74LVC1G00DCKR Даташит PDF

36 страницы, 1735 КБ

12/17/2015
