TPS3808G09DBVR Купить - TI Контрольный чип источника питания

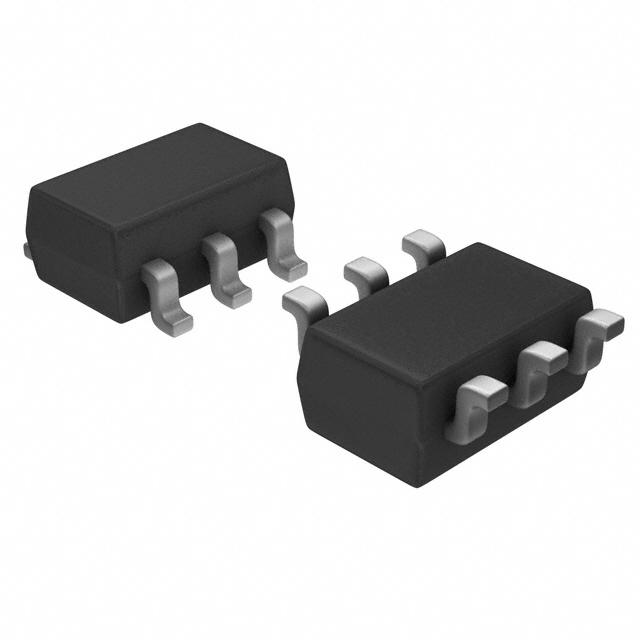

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS3808G09DBVR

Processor Supervisor 0.84V 0.4V to 5V 6Pin SOT-23 T/R

Наличие: 776 шт.

Адрес доставки: Москва

Цена: ₽ 13.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2804107

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS3808G09DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS3808G09DBVR
Производитель	TI
ЧипСити Номер продукта	CC2804107
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	6.50V (max)
Ток Питания	0.0027 mA
Количество Стежков	6 Position
Ток Покоя	2.40 µA
Пороговое Напряжение	0.84 V
Сброс порогового напряжения (мин)	0.8358 V
Сброс порогового напряжения (макс.)	0.8442 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6.5 V
Напряжение питания (мин)	1.7 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS3808G09DBVR описание продукта

DESCRIPTION
The TPS3808xxx family of microprocessor supervisory circuits monitor system voltages from 0.4V to 5.0V, asserting an open drain RESET signal when the SENSE voltage drops below a preset threshold or when the manual reset (MR) pin drops to a logic low. The RESET output remains low for the user adjustable delay time after the SENSE voltage and manual reset (MR) return above their thresholds.
FEATURES
• Power-On Reset Generator with Adjustable
Delay Time: 1.25ms to 10s
• Very Low Quiescent Current: 2.4µA typ
• High Threshold Accuracy: 0.5% typ
• Fixed Threshold Voltages for Standard
Voltage Rails from 0.9V to 5V and Adjustable
Voltage Down to 0.4V Are Available
• Manual Reset (MR) Input
• Open-Drain RESET Output
• Temperature Range: –40°C to +125°C
• Small SOT23 and 2mm × 2mm QFN Packages
APPLICATIONS
• DSP or Microcontroller Applications
• Notebook/Desktop Computers
• PDAs/Hand-Held Products
• Portable/Battery-Powered Products
• FPGA/ASIC Applications

Показывать

TPS3808G09DBVR Даташит PDF

32 страницы, 1062 КБ
