TPS2511DGN Купить - TI Чип управления батареи

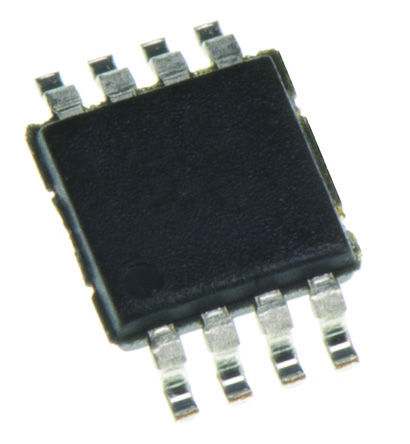

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS2511DGN

USB Power SW Hi Side Single 5.5V 3.025A 8Pin HVSSOP EP Tube

Наличие: 274 шт.

Адрес доставки:

Цена: ₽ 67.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC32015796

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS2511DGN характеристики

Атрибут	Значение атрибута
Номенклатура	TPS2511DGN
Производитель	TI
ЧипСити Номер продукта	CC32015796
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50 V
Выходной Ток	2.7 A
Ток Питания	180 µA
Количество Стежков	8 Position
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	4.5 V
Выходной ток (мин)	2.2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	0.3 V
Входное напряжение	5.5 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS2511DGN описание продукта

The TPS2511DGN is an USB Dedicated Charging Port Controller and Current Limiting Power Switch. An auto-detect feature monitors USB data line voltage and automatically provides the correct electrical signatures on the data lines to charge compliant devices among the following dedicated charging schemes - Divider DCP, required to apply 2.7 and 2.0V on the D+ and D- lines respectively or 2.0 and 2.7V on the D+ and D- lines respectively, BC1.2 DCP, required to short the D+ line to D- line and 1.2V on both D+ and D- lines. The 70mR power-distribution switch intended for applications where heavy capacitive loads and short-circuits are likely to be encountered. This device also provides hiccup mode when the output (OUT) voltage is less than 3.80V (typical) or when an over-temperature protection occurs during an overload condition. Accurate and programmable current limit provides flexibility and convenience for applications.
Supports an USB DCP shorting D+ line to D- line
Supports an USB DCP applying 2.0V on D+ Line and 2.7V on D- line
Supports an USB DCP applying 1.2V on D+ and D- lines
Automatically switch D+ and D- lines connections for an attached device
Hiccup mode for output short-circuit protection
Provides CS pin for USB cable compensation
Programmable current limit (ILIM_SET pin)
Accurate ±10% current-limit at 2.3A (typical)
70mR Typical high-side MOSFET
Compatible with USB 2.0 and 3.0 power switch requirements
4.5 to 5.5V Operating range
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
