TPIC6259N Купить - TI Логический замок

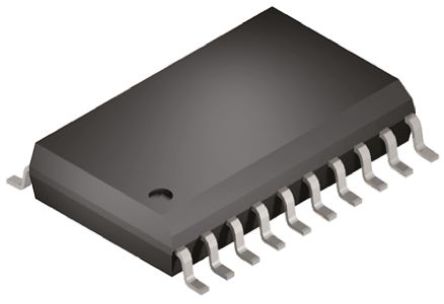

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPIC6259N

Latch, Addressable, Standard, 625ns, 250mA, DIP

Наличие: 2,071 шт.

Адрес доставки: Москва

Цена: ₽ 249.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7559042

Категория продукта:

Логический замок

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPIC6259N характеристики

Атрибут	Значение атрибута
Номенклатура	TPIC6259N
Производитель	TI
ЧипСити Номер продукта	CC7559042
Категория продукта	Логический замок
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	PDIP-20
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	8 Output
Выходное Напряжение	≤45.0 V
Выходной Ток	250 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Битов	8 Bit
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	24.33 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

TPIC6259N описание продукта

The TPIC6259N is a 8-bit addressable latch controls open-drain DMOS transistor outputs and is designed for general-purpose storage applications in digital systems. Specific uses include working registers, serial-holding registers and decoders or demultiplexers. This is a multi-functional device capable of storing single-line data in eight addressable latches with 3-to-8 decoding or demultiplexing mode active-low DMOS outputs. Four distinct modes of operation are selectable by controlling the clear (CLR\\) and enable (G\\) inputs as enumerated in the function table. In the addressable-latch mode, data at the data-in (D) terminal is written into the addressed latch. The addressed DMOS transistor output inverts the data input with all unaddressed DMOS-transistor outputs remaining in their previous states. In the memory mode, all DMOS-transistor outputs remain in their previous states and are unaffected by the data or address inputs.
Eight power DMOS transistor outputs of 250mA continuous current
Output clamp voltage at 45V
Four distinct function modes
Low power consumption
75mJ Avalanche energy
1.5A Pulsed current per output
