TPD8F003DQDR Купить - TI EMI/RFI прикрытие/сдерживание

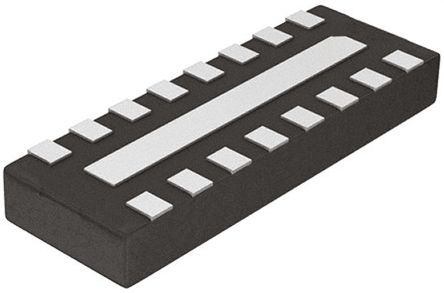

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD8F003DQDR

8Channel EMI Filter for Display Interface 16-WSON -40℃ to 85℃

Наличие: 45,285 шт.

Адрес доставки: Москва

Цена: ₽ 36.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17530446

Категория продукта:

EMI/RFI прикрытие/сдерживание

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD8F003DQDR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD8F003DQDR
Производитель	TI
ЧипСити Номер продукта	CC17530446
Категория продукта	EMI/RFI прикрытие/сдерживание
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WFDFN-16
Напряжение Питания (DC)	6.00V (max)
Рабочее Напряжение	5.50 V
Ёмкость	8.5 pF
Количество Каналов	8 Channel
Количество Стежков	16 Position
Сопротивление	100 Ω
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	3.3 mm
Ширина	1.35 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD8F003DQDR описание продукта

The TPD8F003DQDR is an 8-channel EMI Filter TVS Diode with integrated ESD protection. It is designed to provide Electromagnetic Interference (EMI) filtering in all systems subjected to electromagnetic interference. These filters also provide a Transient Voltage Suppressor (TVS) diode circuit for electrostatic discharge (ESD) protection which prevents damage to the application when subjected to ESD stress far exceeding IEC 61000-4-2 (level 4).
-3dB Bandwidth of 200MHz
Greater than 25dB attenuation at 1GHz
IEC 61000-4-2 level 4 ESD Protection ±12kV contact discharge and ±20kV air gap discharge
Pi-style (C-R-C) filter configuration (R=100R, CTOTAL=17pF)
10nA Low leakage current
Easy flow-through routing
-40 to 85°C Operating temperature range
